上个月刚上班，仓库就拉回来三箱退件。
是给汽车厂做的高速钢钻头，三批全退。

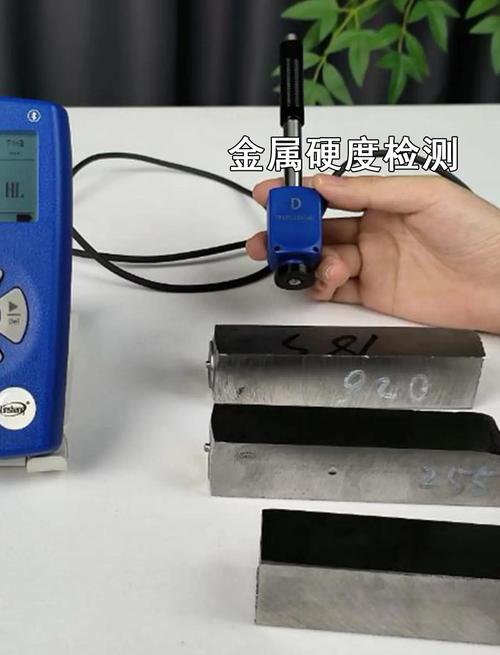

检测报告拿过来，硬度差了整整2HRC，崩口率12%。
车间主任蹲在真空炉边抽烟，半包下去烟头扔了一地，闷出来一句：当初图十万块钱差价，找了那个小厂，这下栽了。
藏在真空炉里的门道
很多人买真空炉，只看大小和价格，不知道核心全在厂家做的细节里。
合格的真空炉，空炉冷态真空度必须能稳定在1×10^-3Pa，差一个数量级，工件就容易氧化变色，白做。

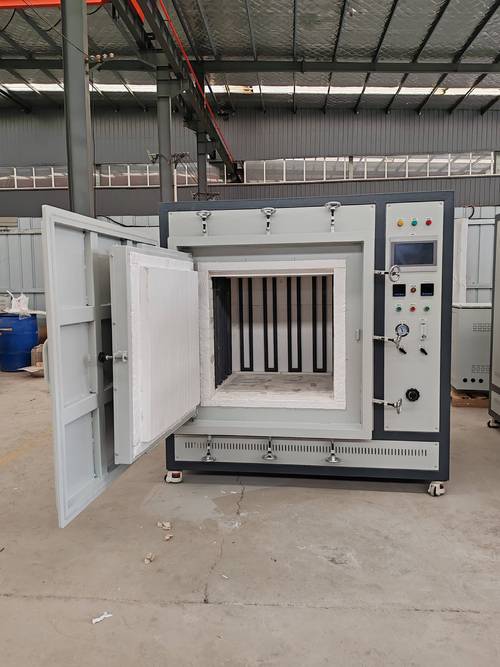

正规厂家的炉胆保温层，会做160mm厚的高铝纤维复合棉，小厂偷工减料只做80mm，车间昼夜温差就能差出去十好几度，工件硬度能均匀才怪。
淬火前的升温速率，要求稳定控制在每分钟8-12℃，不少小厂为了赶产能，能开到每分钟20℃以上，看起来省时间，其实内外温差大，出来的工件硬度差个两三度太正常。
现在主流有两种加热路线，石墨加热和钼带加热，各有优劣。
石墨加热便宜，整套成本比钼带低30%左右，但是高温下容易掉碳粉，沾在工件上，做铜件、钛件根本没法用，只能做钢铁件。钼带加热干净，不会污染工件，但是本身软，高温下用两三年就会变形下垂，得换，整套成本贵不少。
说实话，有个事儿行业内通常不说，实际大家都在做妥协。十家有八家，都会在炉胆顶部、后壁这些不显眼的位置，用石墨条代替钼带省成本，客户不拆炉根本看不着，用个三四年才会出碳污染的问题，坑你没商量。
不同行业要的真空炉，根本不是一回事
就说刀具制造这行，对真空度和脱碳要求卡得特别死。
开篇那批报废的钻头，就是因为小厂做真空炉的时候，把冷阱位置装反了，淬火的时候油蒸气串进炉胆，导致表层脱碳，就差那2HRC，直接报废了整批货。后来换了正规厂家重新改了炉体结构，把冷阱移到炉底，油蒸气直接抽走，现在崩口率稳定在0.3%以下，客户再也没退过货。
换航空航天的钛合金加工，要求又完全不一样。
去年有个做无人机起落架的客户，拿了五个钛合金铸件过来找我们，之前找的厂家做真空热处理，出来的铸件探伤全是微气孔，废了四个，材料成本四十多万打了水漂。原来那家真空炉厂家的炉温均匀性差了6℃，局部温度过高，钛合金析出气泡，根本没法用。后来找专门做军工配套的真空炉厂家，重新改了炉内的对流结构，控温精度稳定在±1℃，做出来的铸件一次性过探伤。
你看，同样是真空炉，不同行业要求差出十万八千里，找不对会做对应产品的真空炉厂家，上来就踩大坑。
进口替代风口下的暗礁
这几年国内真空炉厂家起来得很快，进口替代做得确实不错。以前买一台进口真空炉要两三百万，现在国内同配置的一百万出头就能拿下来，售后还随叫随到，不用等两三个月排期，这点真的挺提气。
不过话说回来，风口下面藏着不少暗礁，有个难题行业内没人愿意公开说。
就是核心发热材料的寿命问题。进口的高纯钼带，纯度够，用个八九年十年都没问题，国内现在最好的钼带，纯度差个0.0几个百分点，高温下氧化得快，寿命也就五六年就得换，这换一次就是十几万，算下来其实没比进口省多少，不少客户算不清这笔账，买的时候觉得捡便宜，用起来才知道肉疼。
还有标准滞后带来的风险，现在的国家真空炉标准还是十多年前定的，那时候哪有这么多新能源、航空航天的高要求？按国标合格的炉，放到新领域根本不够用，客户不懂，拿着国标去卡厂家，买回去才发现满足不了工艺要求，退都退不掉，只能自认倒霉。
还有不少小厂家蹭绿色制造的热度，说自己带余热回收，其实就是加了个凑数的小换热器，根本达不到标称的回收率，纯粹是用来骗补贴的，买回来就是个占地方的摆设。
干了二十年热处理，我总结的土话就是：贪便宜买烂炉，三年亏出两台炉。
买真空炉，别光看报价，多去看看同行业用了五年以上的炉，问问人家实际用下来怎么样，比你看十本样本都管用。
你们干热处理这么多年，有没有碰到过不靠谱的真空炉厂家？踩过什么离谱的坑？一块儿唠唠。
