上个月刚踩过大坑。八十万的汽车变速箱壳体，客户说孔位同轴度超差0.02，直接扣在港口不让走。
我们车间翻遍了加工记录，换了三批人复测，拿千分尺卡了三遍，全在公差范围内。客户就是不认，说他们用三坐标测的，数据摆着。
最后连夜拉回厂里，砸开计量室的锁开三坐标。一测才傻眼，基准面翘了0.08毫米。
热处理完图省事堆在露天场，三天昼夜温差十几度，应力释放变形了。传统量具根本测不出平面度的整体形变。
那一次我就认准了，三坐标不是大厂摆着看的门面，是真能救订单的东西。
三坐标的命门，其实大多数人没说透
说白了，它就是通过三个方向的移动，测出工件上每个点相对于基准的坐标，再拼出实际尺寸和形位公差。
没你想的那么玄乎，但里面的门道真不少。
说三个干这行都认的数，你就懂了。现在计量室常用的桥式三坐标，稳定精度一般能做到0.5μm+1L/1000，做高精度零件完全够用。做大构件的龙门式三坐标，行程超过3米的，精度一般控制在2μm+2L/1000，满足风电、船舶的构件检测没问题。车间现场用的关节臂三坐标，方便扛着走，精度大概是0.02mm，对付批量抽检够了。
现在主流分两种导轨路线，硬导轨和空气导轨。
硬导轨成本低，抗造，哪怕车间里铁屑乱飞撞一下也没事，适合放生产线上做在线检测，缺点就是长期用磨损后精度掉得快。空气导轨靠气膜浮着，几乎没有磨损，精度保持性好太多，但娇贵得很，必须恒温恒湿，一点灰尘都不能有，只能放在密封的计量室里。
说实话，行业内通常不说但实际在做的妥协是什么？很多中小厂买进口三坐标，为了省十几万，直接把标配的恒温系统砍了，放在车间角落凑活用，测出来的数据差个两三丝，只要客户不较真，就这么交出去了。
不同行业用三坐标，要求差得十万八千里

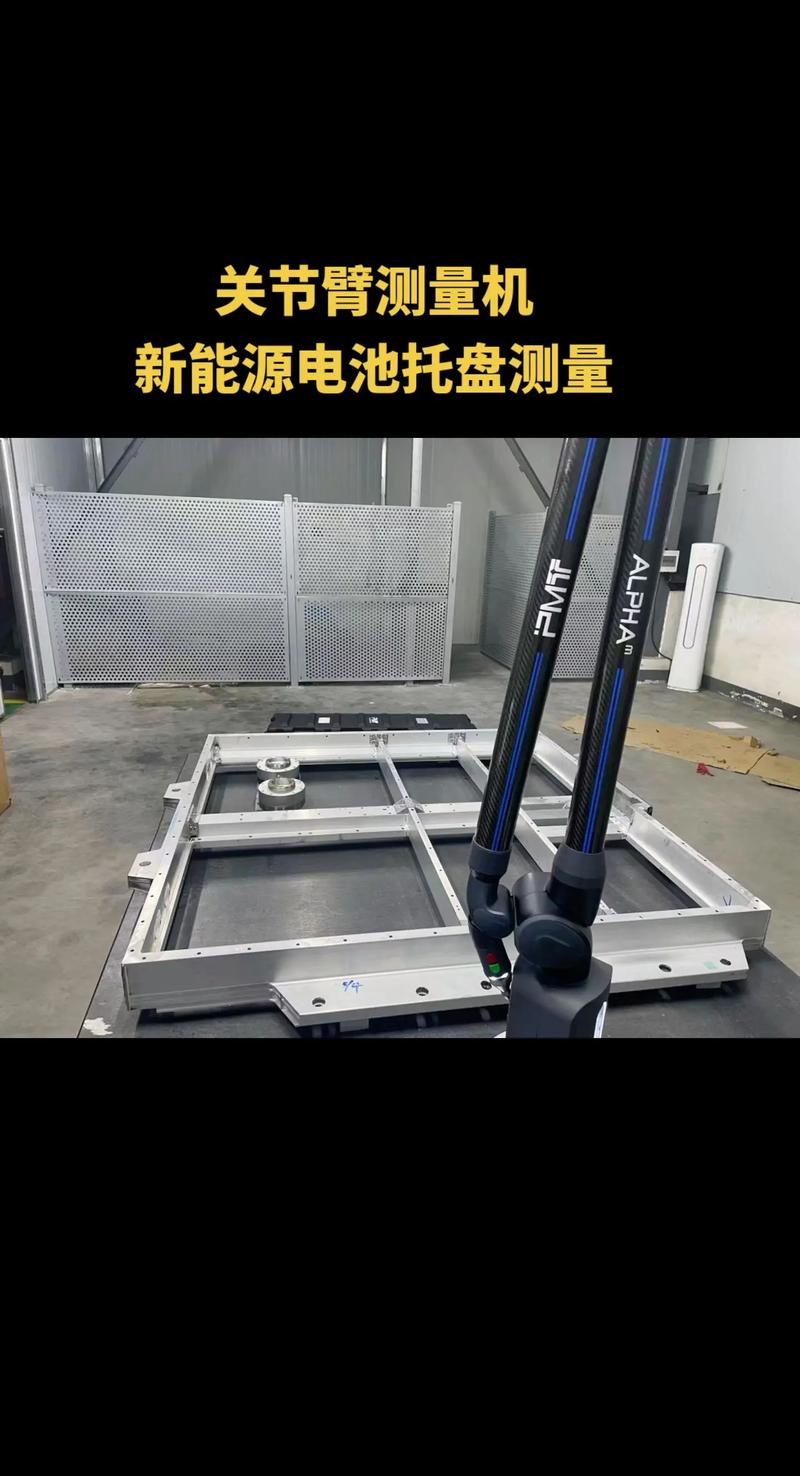

就说我们常接触的新能源汽车零部件，给主机厂供电池托盘，要求是什么？快，准，批量抽检不能耽误产能。
前年我们接了一批1000多台的订单，加工完抽了五台上三坐标，发现三台的安装孔位置度超差0.05毫米。查了半天，原来是CNC夹具的压板压在了应力集中的位置，工件松夹后应力释放变形。
当天就改了压板位置，整批都救回来了。要是没有三坐标，整批发过去全退，那损失小一百万跑不了。
换航空航天的发动机叶片就完全不一样了。
我认识一个在航天院所做计量的朋友，他们测一片叶片，不能只测几个关键点，要整个型面全扫，每个曲线每个弧度都要和数模对比。原来用样板卡，根本不知道差在哪，现在带扫描测头的三坐标，一秒能采几十个点，几千个点一对比，哪个地方多铣了零点零几毫米一目了然。差一个丝都不能装机，人命关天的事。
一个要效率，一个要极致精度，三坐标的配置完全不是一回事，乱买就是浪费钱。
新趋势看着香，底下藏着不少坑
这两年进口替代喊得凶，国产三坐标做得确实不错，价格比进口牌子便宜一半还多，精度也能满足大多数厂的需求，很多厂子都换国产了，我觉得是好事。
还有连上智能制造系统，测完数据自动上传MES，不用人工抄录，不会出错，确实方便。
不过话说回来，行业内有个不愿公开说的难题，标准滞后太严重了。
现在新材料多了，比如碳纤维复合材料，轻量化零部件用得越来越多，测的时候测头压力稍微大一点，工件就凹进去一点，测出来的数据自然不准。但是国内至今没有统一的测头压力标准，各家按各家的经验来，同一个工件，换两台不同厂家的三坐标测，结果能差0.03毫米，真打起贸易官司，连个判定依据都找不到。
在线三坐标的温度补偿也是，国标还是十几年前的，现在生产线温差变化比原来大得多，补偿算法各家不一样，测出来的数据水很深。
我干了二十年，攒了一句土话：三坐标要准，恒温干净基准稳。
不管机器多贵多先进，你把它放在灰尘满天飞温度变化大的地方，基准找不对，测出来的数据都是瞎扯。很多人花几百万买机器，最后用不准，都是忽略了这些最基础的细节。
你们有没有遇过同一个工件，两台三坐标测出来结果不一样的事？欢迎聊聊。
