2026-09-22 22:16:39 分类：商机
上周三刚上班，质检部老周就拽着一个蓝箱子闯到我工段，把箱子往地上一砸。
“你自己看，第三批，又漏了。”
我蹲下去摸那台航空换热器的冷却板，焊缝整整齐齐，表面看不出一点毛病。打压试漏，半分钟掉了0.2个压。
就是这看不见的针孔，把我们半个月的工时全搭进去了。
多少人觉得钎焊就是”把两块金属粘起来”，说白了就是打打下手的辅助工序？
真错了。现在高端制造卡壳的，好多就是这种看似不起眼的活。

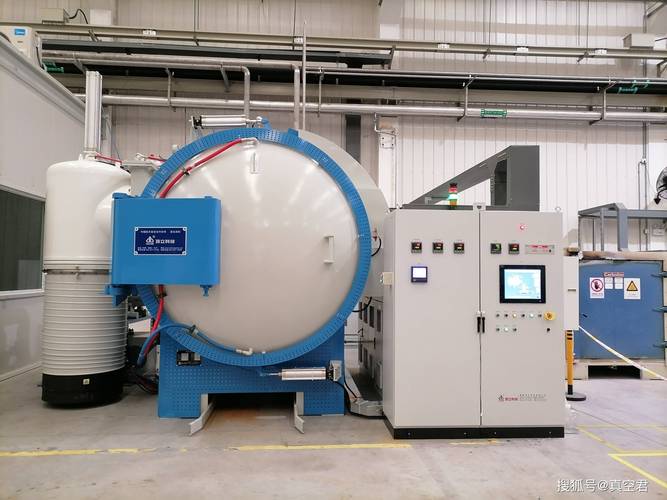

机械车间真空钎焊炉生产现场
藏在焊缝里的核心门道
说白了，钎焊就是用熔点比母材低的钎料，加热到钎料熔化，靠毛细作用渗进母材的缝隙里，把两块金属焊在一起。
很多新手刚上来就犯迷糊，间隙留多大？温度升多快？真空度抽多少？全靠瞎蒙。
我干了20年，总结出来三个硬数字，错一个都出问题。
第一，钎料熔点必须比母材低40℃以上，低了不行，高了更不行——母材都化了，那叫熔焊不叫钎焊。
第二，真空钎焊的炉内真空度必须稳定在10^-3Pa到10^-4Pa之间，差一个数量级，焊缝里的氧化渣就能多一倍，针孔全从这来。
第三，升温到钎焊温度的速度，不能超过每分钟15℃，太快了，炉内温度不均匀，钎料还没流开，母材就过热变脆了。
现在主流路线无非两种，真空钎焊和气氛保护钎焊。
真空钎焊焊缝干净，强度高，没氧化，就是贵，一炉开下来电费就是小几千，产能还上不去。
气氛保护钎焊，成本能降三分之一，走量快，就是容易出氧化杂点，韧性差一点。
说实话，行业内有个不说的妥协。好多客户要求按真空钎焊标准交货，批量生产的时候，厂家偷偷换气氛钎焊，只要无损检测能过，就睁一只眼闭一只眼交出去。反正短期内看不出问题，等出问题都过了保修期了。这种事，我说出来得罪人，但确实是真的。
不同行业的要求，差出十万八千里
就说航空航天的换热器。我刚才说的那批漏件，就是要求高温下耐高压，钎焊焊缝不能出一点问题。
当时我们返工，查了三天，原来新来的调机工把间隙留大了，留到了0.2mm，原来要求是0.05到0.1mm。钎料流进去填不满，真空度再对也没用。最后重新调整了工装，把间隙控在0.08mm，整批返修完，只出了一件废件。
换新能源汽车的水冷板，要求就完全不一样。
去年给一家主机厂配套，原来他们用锡基软钎焊，成本低，焊起来快，结果装车测试，跑了一万公里，夏天开空调，水温上来，焊缝就裂了。
软钎焊耐温最多150℃，水冷板长期在80-120℃循环，锡料本身蠕变，不出问题才怪。
后来我们给改成铝基硬钎焊，单台成本只涨了8块钱，良品率从原来的82%直接涨到97%，热循环测试过了一万次都没漏。
新能源汽车水冷板钎焊成品检测
新趋势下藏着躲不开的暗礁
新趋势下藏着躲不开的暗礁
这两年钎焊火了，新能源、航空都缺好的钎焊产能，进口钎料太贵，大家都在推国产替代。
我去年试了三家国产镍基钎料，性能真不比进口差，价格便宜快一半，这是好事。
无铅钎料现在也普及了，符合环保要求，比原来的铅基钎料也不差多少。
不过话说回来，有个行业不愿公开说的难题。现在国内的钎焊质量标准，还是很多年前定的，只要求焊缝的常温强度，根本没提长期热疲劳寿命。
现在很多产品，比如新能源的电控水冷板，光伏的换热组件，都是常年在几十度到一百多度来回循环，按旧标准检测合格的产品，用个两三年就漏了，索赔都没地方说理去。标准滞后，吃亏的还是终端用户和老老实实做产品的厂。
回到车间，我每天转炉的时候都跟年轻徒弟说。
钎焊钎焊，三分料七分配，间隙留不对，全厂都白费。
什么大师傅，什么先进设备，你不盯着那零点零几毫米的间隙，不盯着炉里的真空度，吹得再厉害也白搭。
你们车间碰到过什么离谱的钎焊质量事故？有没有碰到过为了降成本偷换工艺的事？欢迎同行出来唠唠。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：老工程师聊制造：被低估的钎焊工艺，藏着制造的真功夫
文章链接：https://m.yxqcspc.com/16248/
![Avatar photo]()
优选商贸网（www.yxqcspc.com）
