没人敢说透的时效处理：车间20年摸出来的隐形门道-优选全城商贸

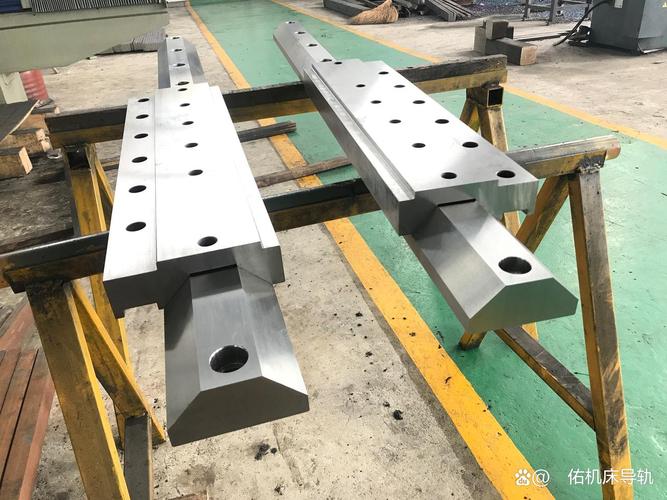

去年三月，出大事了。华东那边的合作客户退回来整整十二根磨好的机床导轨。纸箱里塞着第三方检测报告，每一根的直线度都超差了0.02毫米。质检张哥把报告拍在我办公桌上，手都抖。出厂前三天我们全检过，每根都卡着公差，完美合格。怎么放了不到三个月，就歪了？查来查去，问题出在毛坯库。这批订单接得急，生产部催着投料，原来该放六个月的自然时效，堆了四十天就拉去粗加工了。说白了，就是时效没做透，残余应力在里面憋着，等你加工完了，它慢慢往外释放，好好的工件就变了形。

书上没写透的：时效处理到底在做什么

很多新手刚进车间，听师傅说时效，以为就是把工件放那放着，有啥难的。其实根本不是那么回事。金属不管是铸造、焊接还是锻造，冷却的时候，里外冷却速度不一样，内部就攒下了残余应力。就像你把一根弹簧使劲攥手里攥半小时，松开它总要弹回去对吧？工件攒着应力，你把外面一层材料切削掉了，应力平衡打破了，它就慢慢变形，早晚出问题。时效处理说白了就是逼这些应力提前释放出来，等你加工完了，它就不变了，就这么简单。说实话，现在工艺路线分两大派，各有各的道理，也各有各的猫腻。一派是传统的自然/热人工时效，另一派是后来兴起的振动时效。我给你报三个实打实的数，你自己品。自然时效放满12个月，残余应力最多能消掉60%，要是热人工时效，加热到200℃左右保温6小时，能消掉80%以上。振动时效呢？最快半小时，一般也就消掉30%-50%，厚大件还达不到这个数。自然时效效果好，不用花电费天然气钱，唯一的问题就是占地方，压资金。你想啊，一堆一百多万的毛坯，放在露天摆一年，厂房租金、资金成本，加起来得多少？振动时效快，十几分钟搞定一台，成本才几十块钱，啥工件都能塞进去弄一下。可它只能消掉表层的应力，芯子里的根本碰不着。不过话说回来，行业内通常不说但实际都在做的妥协，我今天说破了。现在九成以上的厂，都不可能真按要求放满时效。要么自然时效堆三个月就拉出来用，对外说放了一年，要么用振动时效走个过场，工艺卡上填成人工时效，多收客户一份钱。你不这么做，报价比别人高两成，订单根本拿不到。活下去，才是第一位的。

不同行当的要求，差一点都出大事

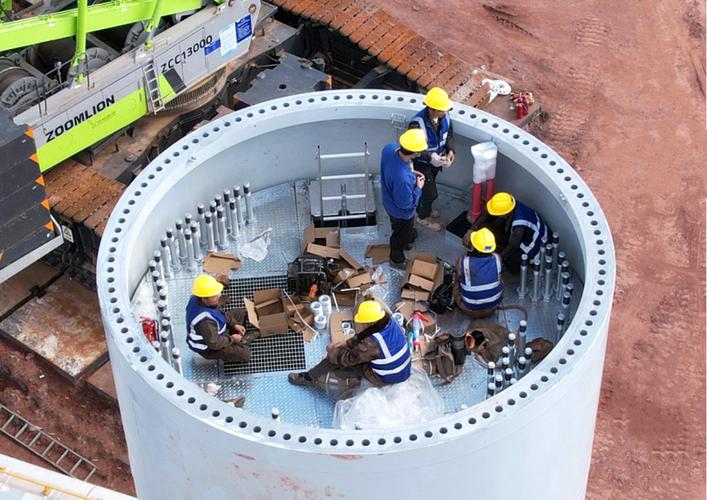

我之前跟着去航天院所做一个三坐标测量仪的基座，毛胚是整块焊接出来的，要求十年内变形量不超过0.01mm。什么概念？比一根头发丝的七分之一还细。人家要求怎么做？先焊接完做一次热时效，然后拉到露天堆场风吹雨淋，整整放了两年，才拉回来粗加工。粗加工完再回去做二次热时效，再放三个月，然后半精加工，再放一个月，最后才给你磨到尺寸。差一个环节都不行，少放半年都可能出问题，人家玩的就是极致，你偷不了懒。换做风电行业的塔筒法兰，那就是另一个路数。那玩意儿直径好几米，一块好几吨，要求平面度不超过0.5mm就行。真要是每一块都放半年，那成本直接翻一倍，风电业主也接受不了涨这么多电价对吧？现在行业通用的做法是，粗车完走一遍振动时效，然后直接精车，出厂安装。只要能撑过二十年运行不塌，就符合要求，没必要追求百分之百消应力，够用就行。

新设备来了，可藏着的暗礁没人提

这两年我跑展会，见了不少新玩意儿。进口的振动时效设备早就能自动找共振点了，国内现在也做出来了，效果差不多，价格只有进口的三分之一，算是实打实的进口替代。热时效炉现在也改了，控温能做到±5℃，比以前老炉子准多了，还省天然气，符合绿色制造的要求，不少厂都换了。可行业内有个不愿公开的难题，我不说很少有人知道。现在咱们国家的时效处理标准，还是快十年前定的，只要求你”做了时效处理这个工序”，根本不要求你”消除了多少比例的应力”。也就是说，只要你工艺卡上填了已经做时效，就算你合格，至于你做了十分钟还是六个小时，消了百分之三十还是八十，没人查。小厂直接把时效这一步省了，成本降两成，报价比你低一大截，你根本竞争不过。出了问题用户只会怪机械加工不行，根本想不到是时效没做。谁吃亏？认认真真做工艺的大厂，反而赚不到钱。我干了二十年，最大的体会就是，时效处理是个”隐形功课”，做好了没人夸你，做错一次你就翻不了身。老师傅传下来的土话：冷放三天，热放六，差一分变形你哭都哭不及。你再先进的设备，再漂亮的工艺卡，都不如你实打实按要求给应力放够时间。你们厂里现在做时效，是真按要求卡时间，还是走个过场就完事？不妨留个言唠唠。

没人敢说透的时效处理：车间20年摸出来的隐形门道

书上没写透的：时效处理到底在做什么

不同行当的要求，差一点都出大事

新设备来了，可藏着的暗礁没人提

优选商贸网

文章目录

最新文章

热门标签
