上周质检科老李拎着个锈乎乎的油缸“啪”得拍我工位桌上。
三个发出去的工程机械油缸，不到三个月就漏得满工地都是油。拉回来剖开看，镀铬层整块掉了，内壁坑坑洼洼。
一问才知道，车间赶产能，图省事把最后那道滚压光整给跳了。觉得磨完Ra0.8都够了，镀上铬不都一样？
亏了十几万运费加赔偿，换了个教训。这玩意儿看着不起眼，真能要了命。
藏在粗糙度底下的真东西
说实话，很多干了十年机械的小年轻，都以为滚压光整就是“多压一遍磨光滑”。
哪是这么回事。它根本不是切屑加工，就是用硬度够高的滚头，压在工件表面走一遍，把你车磨留下来的微观凸峰给压平，还把空隙挤实了。
不光光，还能改应力。这才是核心。
说点干出来的干货，参数别瞎调。滚压余量必须留0.02到0.05毫米，留多了压不动，留少了凸峰压不下去。进给量一般控制在0.1到0.3毫米每转，太快了出纹路，太慢了过压。滚压次数绝对不能超过3次，多压一次，表面晶粒就碎一分，用不了多久就起皮。
现在市面上主流就两种滚头，金刚石和硬质合金。
金刚石硬度高，加工出来的粗糙度能稳到Ra0.1，加工有色金属不粘刀，就是太脆，稍微碰一下刀就崩，一个头大几千，弄坏了心疼半天。硬质合金耐造，抗冲击，价格只有金刚石滚头的五分之一，缺点就是加工HRC40以上的淬火钢，用不了几百件就磨损了，粗糙度就飘了。
说句行业内不对外说的，批量做普通碳钢的液压油缸，本来设计要求用金刚石滚头，十家有八家都用硬质合金的凑活。只要最后粗糙度检测合格，客户入库的时候根本查不出来。成本降一大块，至于能用十年还是十五年，出货了谁还管？这就是大家心照不宣的妥协。

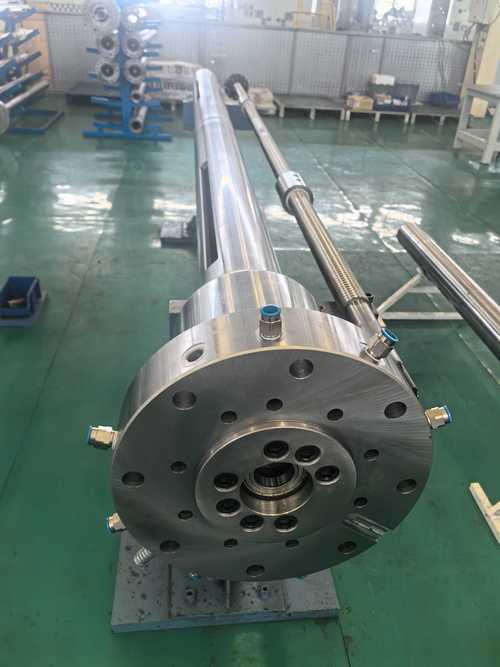

不同行当的不同讲究
先说说液压行业的事。还是说油缸内壁，这地方天天泡在高压液压油里冲，还要来回磨活塞密封，差一丝粗糙度都不行。
前年我们接了一批挖机的大油缸，要求内壁粗糙度Ra0.2，耐磨五年。一开始按老工艺，粗磨精磨来回三趟，最好的也就Ra0.5，怎么都达不到。后来把精磨余量留出来，滚压一遍再镀铬，直接干到Ra0.15，稳定得很。现在这批油缸出去快四年了，客户没一个反馈漏油的。
换新能源汽车的电机轴，要求就完全不一样。
电机轴高速转，每分钟上万转，整个轴承受的交变拉应力，磨出来的轴本身表面就带残余拉应力，跑个几万公里很容易从表面开裂断轴。我们给国内一家新势力做配套，就是用滚压光整走一遍，表面能做出0.1到0.2毫米厚的残余压应力，刚好把运转时候的拉应力抵消掉。现在他们那款车跑了上百万公里的测试，没出过一起断轴的问题。
你看，同样是滚压光整，一个求的是表面光滑耐磨，一个求的是应力稳，完全不是一回事。哪能按一个参数套到底。
风口底下藏着暗礁
这两年滚压光整反而火起来了。为啥？进口替代嘛，原来进口的滚压头一套卖五六万，现在国内做的精度够得上，价格才三分之一，很多厂都换了。
再就是绿色制造，滚压是无切屑加工，比研磨省料，还少了研磨液的废液处理，算下来成本比传统工艺还低，这不刚好赶上风口。
不过话说回来，有个事行业内没人愿意公开说。现在的国家工艺标准，还是二十年前编的，只要求检测滚压后的表面粗糙度，根本没提残余应力的指标要求。
很多小厂钻这个空子，为了粗糙度合格，把滚压力调得极大，表面看着亮堂堂的，其实深层的残余应力乱得一塌糊涂，零件用个三五年就突然开裂，出了问题你去查，人家粗糙度符合标准，你都没处说理去。这个坑，不知道害了多少人。
我就碰到过一家车企，用了小厂的滚压电机轴，卖了一万多辆，后来召回花了好几个亿，说起来都是泪。
干了二十年滚压，我就记住一句土话：滚压滚压，滚的不是光，是留着力。
别光看表面亮不亮，内里的应力稳不稳，才是真功夫。
你们有没有碰到过滚压完尺寸反而超差的怪事？评论区聊聊。
