2026-09-27 08:17:53 分类：商机
去年开春。
客户退了整整一卡车螺栓回来。
那批螺栓是给南方沿海的风电项目做的，原定质保十年，才用了一年八个月，三分之一的螺纹牙底已经出了成片的红锈。
我当时拿着锈螺栓拍在车间主任桌子上，一句话没说，他脸都绿了。
当初投标的时候，甲方要加价换达克罗，他嫌贵，偷偷换了便宜热镀锌。这下好了，返工赔的钱，够做三批达克罗了。
别光说防腐蚀，达克罗的内核你真懂？
说实话，很多干机械的，只听过达克罗防腐蚀，根本不知道这里面水有多深。
它不是像喷漆那样把金属盖住就完了。
是靠一层一层叠起来的鳞片状锌铝片，靠电化学保护啃住防腐蚀这活。
合格的达克罗，三个参数卡死，错一个都不行。
鳞片状锌片的厚度大多在0.1到0.5微米，直径大多在10到100微米，叠完之后整体孔隙率不会超过5%。
锌先反应消耗，挡住腐蚀介质往基体钻，铝片找平堵缝隙，还有铬酸盐或者缓蚀剂钝化，三层防护，比传统镀锌靠谱多了。
机械加工车间达克罗涂层待加工工件
现在做防腐蚀，主流就是两个路线，达克罗对传统热镀锌。
热镀锌便宜啊，比达克罗便宜快三分之一，很多人图这个。
不过话说回来，热镀锌要进八百多度的炉子，8.8级以上的高强度螺栓，烧完强度直接掉一个等级，还容易出氢脆，拧的时候说断就断。达克罗烘烤最高才三百多度，12.9级螺栓做出来，强度一点不掉。
行业内通常不说但实际在做的妥协是什么？
太多了。好多小厂做达克罗，会把配方里的鳞片状锌粉换成便宜的球形锌粉，成本直接降两成。球形锌粉叠不起来，孔隙大，防腐蚀寿命直接砍半。还有的做无铬达克罗，偷缓蚀剂的用量，客户肉眼根本分不出来，只有用上两三年才会出问题，那时候厂子都说不定找不到了。
不同行业用达克罗，要求差得不是一点半点
就说风电行业吧。
风电塔筒的连接螺栓，全在野外风吹雨淋，戈壁沿海还带盐碱，要求最少二十年不生锈。
前年我们做内蒙戈壁的一批螺栓，客户要求盐雾测试过1000小时。一开始按常规的40微米厚度做，测试到820小时就出红锈了。后来我们把干膜厚度提到80微米，再加一层纳米封闭剂，最后测出来过1500小时都没问题。现在过去五年了，去年甲方巡检，拆开看连个锈点都找不到。
再说说城市轨道交通。
城轨的接触网预埋件，埋在混凝土里，还要防杂散电流腐蚀，要求完全不一样。
去年珠三角某条新线的预埋件，我们做的。甲方要求涂层不能影响混凝土和钢铁的粘结力，还得过500小时盐雾。太厚了会脱层，太薄了不防腐蚀。最后我们把厚度控制在20到30微米，不用额外封层，既保证了粘结力符合要求，盐雾也刚好过线，比原来用电镀锌的方案寿命长三倍。

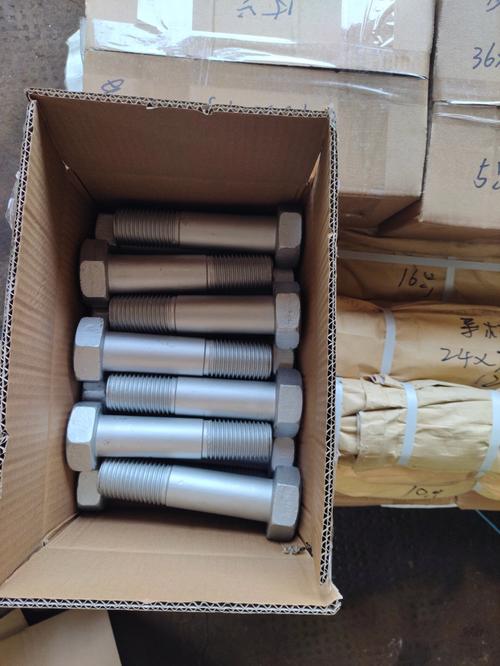

达克罗涂层处理后的风电螺栓成品
这个活，真的是看菜下饭，没有万能的参数。
你拿风电的厚度去做城轨预埋件，绝对废活。对吧？
新风口下，藏着行业不愿意说的暗礁
新风口下，藏着行业不愿意说的暗礁
这两年进口替代和绿色制造喊得响，达克罗这块变化确实大。
原来高端的达克罗涂料全靠进口，老外一吨卖十几万，爱要不要。现在国内几家大的涂料厂做出来的无铬达克罗，性能不比进口的差，价格才六万多一吨，直接把老外的份额抢了大半。
无铬替代也做得快，原来的有铬达克罗防腐蚀好，但六价铬致癌，出口欧洲根本不让进，现在全转无铬了，性能也跟上了。
不过话说回来，有个坑，行业里没人愿意公开说。
就是现在的国标太滞后了。测盐雾性能，统一用平板试样测。你想想，我们实际做的都是什么？螺栓、预埋件、支架，全是带棱角带螺纹的。
螺纹牙顶的涂层厚度，比平板试样薄三分之一都不止，很多厂家拿平板试样过了1000小时盐雾，拿了合格报告，实际给客户的螺纹件，500小时就出红锈。出了问题，厂家就拿国标报告搪塞，客户根本没地方说理。
这就是标准滞后带来的风险，不知道哪天就要出大事。
我在车间达克罗线边转了快二十年，手上的掉皮掉了好几层，总结出来一句土话：达克罗看厚不看穿，摸平不摸尖。
意思就是，厚度够才顶用，边角没有流挂积漆才是好活，报告做的再漂亮，不如自己拿盐水泡三天实在。
你们干机械这么多年，碰见过那种拿合格报告凑数的劣质地克罗吗？
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：车间老工程师聊达克罗涂层：实操里藏着不少你不知道的干货
文章链接：https://m.yxqcspc.com/16608/
![Avatar photo]()
优选商贸网（www.yxqcspc.com）
