2026-09-29 03:27:56 分类：商机
上周三早班，刚开门就接到退货。
三个铝合金电池托盘，水压试验全漏。
班长把验收单拍在我工具箱上，指尖都冒青筋。
我蹲在地上磨了半小时把焊缝切开，果然，整片的皮下气孔，像撒了一把碎芝麻。都是新来的操作工图快，乱调了激光焊接机的离焦量搞出来的烂活。
说实话，这活真容不得半分偷懒。新能源汽车的电池包，全靠托盘托着，漏了就是大事故。藏在焊缝里的技术门道
说起来原理不复杂，就是用高能量密度的激光把铝合金熔化，冷却成型把工件粘在一起。
这里面的道道，外行听不懂，外行看个热闹，内行卡就卡在参数上。
现在行业主流用的，都是12000W功率的光纤激光器，铝合金对这个波长的吸收率，比以前的二氧化碳激光高37%，焊起来熔深够，变形还小。正常量产节拍下，焊接速度能开到12m/min，换别的焊接工艺根本追不上。
现在有两条主流技术路线，吵了快五六年了。
一条是振镜扫描焊，速度快，精度高，适合大平面的长直焊缝。但问题是热输入太集中，厚板容易出气孔，对夹具装夹要求特别变态，差个0.1mm都能焊废。
另一条是连续机器人路径摆动焊，什么复杂形状都能焊，厚板稳定性也高，就是速度慢，节拍上不去，单位成本比振镜焊高快两成。
实话讲，行业内通常不说但实际都在做的妥协，就是没人纯用哪一种。基本上都是主焊缝用振镜焊抢速度，边角接口、安装位这些异形位置，换连续摆动焊补一道，既凑够了节拍，又把质量兜住了。说白了，都是给成本和交付逼出来的。

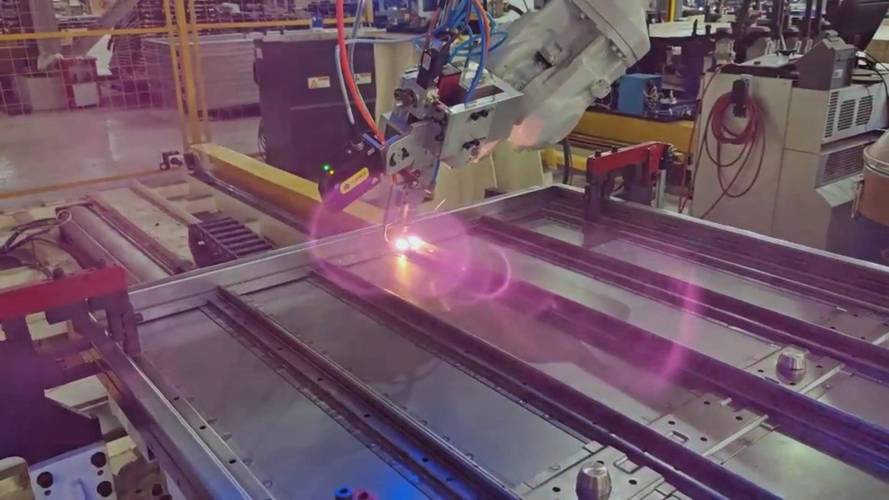

新能源铝合金电池托盘激光焊接生产车间现场图
说实话，我见过太多新厂上来就砸钱上全振镜产线，不到半年就改线加机器人，白扔百十万的改装费，太可惜。不同场子不一样的玩法
乘用车主线量产，要求跟小批量定制完全不是一回事。
前年给某头部新势力做整线配套，人家要求节拍卡死45秒出一个托盘，焊缝盐雾试验1000小时不腐蚀，容不得一点氧化。我们当时给改了双流保护气路，把传统的侧吹改成同轴+背吹，把焊缝表面的氧化率直接降了九成，一次性就过了验收。这种场子，核心就是拼稳定性和节拍，一点都不能差。
不过话说回来，商用车换电托盘的要求就完全不一样了。
上个月给长三角一个做换电站运营的客户改设备，他们家的换电托盘，每天要插拔个十来次，整体重量要求控制在80公斤以内，焊缝还要扛住2吨的交变疲劳荷载，用的是16mm厚的6系铝合金板。普通的自熔焊根本达不到强度要求，我们最后给改成了摆动激光填丝焊，填的是专用的5系焊丝，整体焊缝强度比自熔焊提了22%，用到现在一年多，没出过一个开裂的。

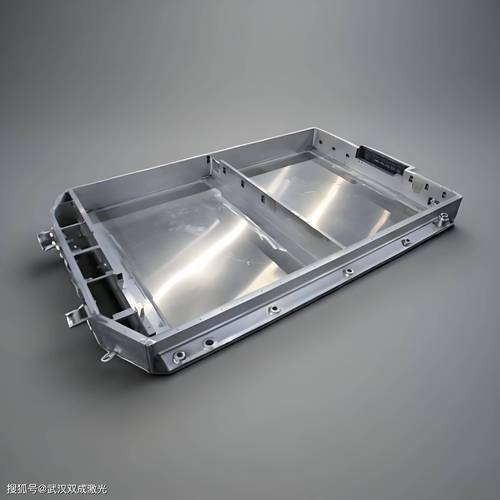

新能源换电铝合金电池托盘激光焊缝成品图
对不对，什么锅配什么盖，你拿量产线的设备干小批量定制，那就是浪费钱，反过来也一样。风口下藏着的暗礁
风口下藏着的暗礁
这两年国产激光设备起来得真快。
前十年，10kw以上的激光器全是进口IPG的垄断，一台主机卖一两百万，现在国产同功率的主机，七八十万就能拿下来，性能差不了多少，很多主机厂都换国产了，进口替代这步走得是真快。
绿色制造这边也确实给力，激光焊接比以前的搅拌摩擦焊，不用换刀具，不用开坡口，废料少了快三成，能耗也降了四分之一，确实是好东西。
但有个行业内不愿公开说的难题，我今天就摆出来。
现在的国标对电池托盘焊缝的要求，只查表面气孔和拉力，皮下气孔没有强制要求100%无损全扫。很多小厂为了省成本，干脆就把超声波全检这一步跳了，反正出厂检测合格，能用就行。皮下气孔肉眼看不见，出厂也查不出来，跑个三五年，腐蚀慢慢扩，最后就是电池漏液，全是安全隐患。标准滞后带来的风险，迟早要有人买单。
我天天泡在车间，见了太多为了降成本偷偷减工序的，说句不好听的，都是在埋雷。
干了二十年机加工，我常跟徒弟说一句话：“焊活不看表面光，漏液就是烂心肠”。
理论参数再漂亮，不如打压试一遍靠谱。那些看不见的地方，才是真见功夫。
你们车间有没有遇到过，焊缝出厂检测全合格，跑了一两年出问题的情况？不妨出来聊聊。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：老工程师聊透新能源铝合金电池托盘激光焊接机：20年车间摸出来的干货
文章链接：https://m.yxqcspc.com/16766/
![Avatar photo]()
优选商贸网（www.yxqcspc.com）
