2026-10-06 03:27:58 分类：商机
上周三更半夜，调度砸我宿舍门。
说新来的大学生捅了娄子。
一批出口的不锈钢阀门，一百二十件，螺纹全崩了。
客户要连夜拉走退货，押金全扣。
我套上工服就往车间跑，地上堆着拆开的丝锥盒，印着某小厂的logo，报价比正规厂家便宜快一半。
就这，采购还说人家长期合作能砍价。
你说丝锥厂家这事，没出事的时候谁都不注意，不就是一根带牙的小铁条？
出了事才知道，这玩意是真能让你半个车间停摆。
机械加工车间崩牙报废的不锈钢工件

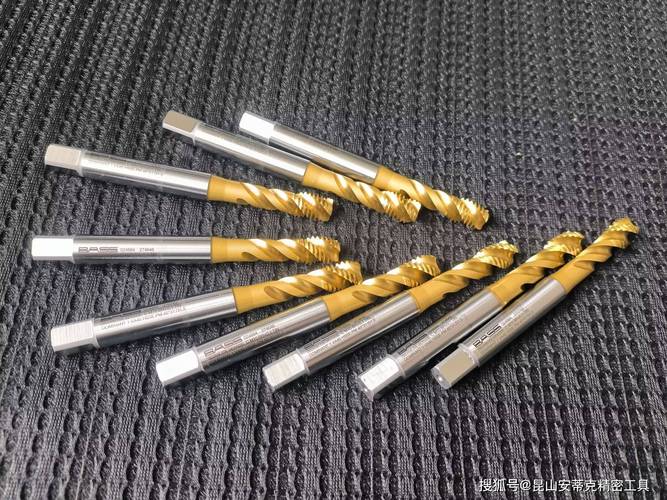

别小看这根小丝锥，水深得很
别小看这根小丝锥，水深得很
丝锥不是随便烧个铁磨个牙就能出厂的。
现在主流就两大材料路线，普通高速钢，和粉末冶金高速钢。
各有优劣，没法说哪个绝对好。
普通高速钢便宜，韧性够，扛得住冲击，但是硬度最多也就到HRC63，干干普通碳钢铜铝没问题，干调质后的不锈钢，连十个孔都扛不住就磨秃了。
粉末冶金高速钢致密度高，硬度能冲到HRC66，耐磨性翻一倍，就是脆，不小心撞一下刀尖直接崩，价格还贵一倍多。
说实话，行业内通常不说但实际在做的妥协太多了。
百分之八十的小厂家，不会用全新的原料炼钢，都是收各个厂的废高速钢回炉重炼，成本直接砍半。
回炉的料杂质多，晶粒度不均匀，你拿去测尺寸测表面硬度全合格，用起来就是崩刀掉牙，这个亏我吃了不下三次。
还有涂层，正规丝锥厂家会把涂层厚度控制在3微米左右，多一丝少一丝都不行。
厚了丝锥公差飘了，攻出来的螺纹直接大一圈，拧不上螺栓。薄了涂层不耐磨，用几次就掉露出基体。
小厂才不管这个，喷完涂层磨掉多余的，凑够尺寸就出厂，寿命直接砍一半。
不同行业要的丝锥，根本不是一回事
我见过最多的坑，就是客户拿通用丝锥干特种活，还怪丝锥不好。
其实不同行业对丝锥厂家的要求，差得能有十万八千里。
第一个，汽车行业的铝缸体攻螺纹。
要求就是不粘屑，精度稳，批量生产不能出岔子。
之前隔壁汽配厂给新势力造车做缸盖，图便宜换了一家小丝锥厂，一根丝锥省八块钱，千根就是八千块。
结果攻出来的螺纹一半积屑，拧螺栓的时候扭矩不对，车子跑几千公里螺栓松了，最后召回花了几百万，那点省的钱连零头都不够。
第二个，风电行业的法兰大螺纹。
都是M40以上的大丝锥，干的都是几十公分厚的Q355钢板，一次拉荒成型，要求芯部够硬抗冲击。
前年我去内蒙帮朋友调试生产线，他贪便宜换了南方某小厂的大丝锥。
原来正规厂家的一根能攻三十个孔，他那个攻了十二个就磨得不能用了，切开看，只有表层一毫米淬硬了，芯部还是软的。
就是偷了热处理的渗碳工序，省了大几百块成本，把坑留给客户。

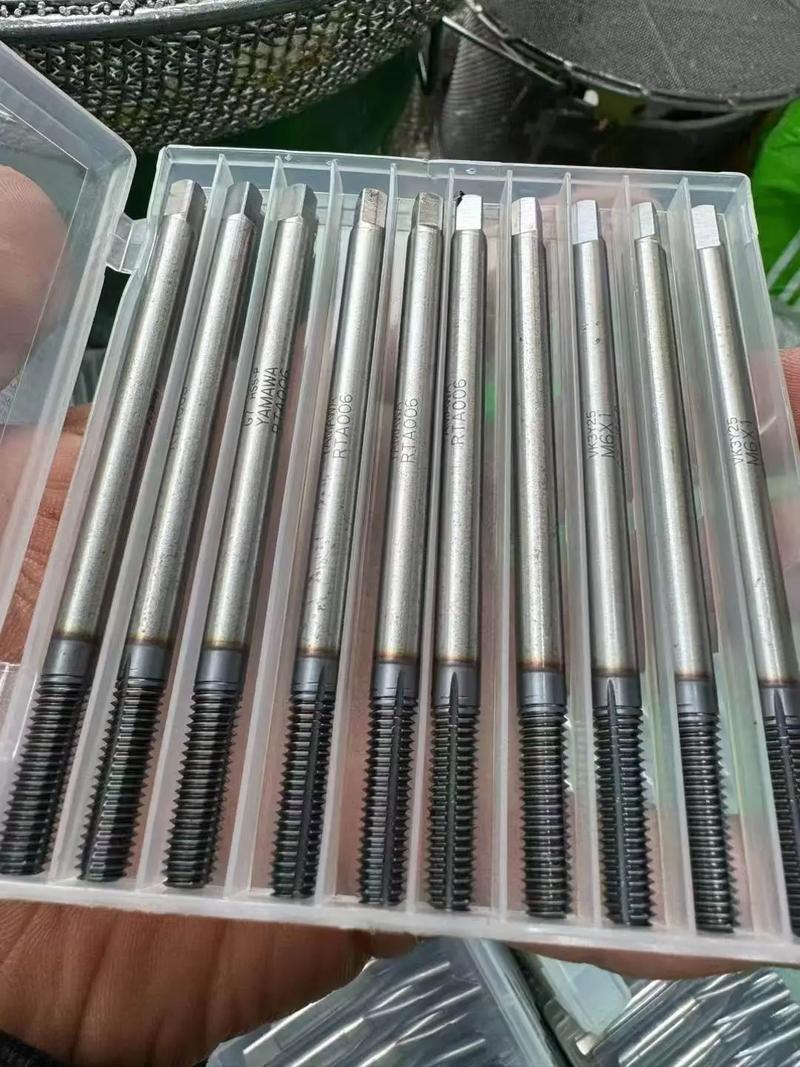

机械加工车间整盒未开封的工业丝锥
进口替代的新路子，藏着看不见的坑
这几年国产丝锥厂家起来得真快，很多原来一直用日本、德国进口丝锥的厂，都转用国内大厂的货了。
性能差不了百分之五，价格便宜三分之一，还能按需改参数，这不比进口香？
还有绿色制造这块，原来镀膜用氰化物工艺，污染大，现在正规厂都换成无氰镀膜了，环保过关，性能还没降。
不过话说回来，行业有个不愿公开的难题。
现在我们国家执行的丝锥标准还是十多年前的老版本，只要求测外观尺寸、表面硬度，根本不测内部晶粒度，也不要求检测实际使用寿命。
小厂家就钻这个空子，所有送检指标全达标，就是实际使用寿命比正规厂短一半，你送去检测都挑不出毛病，只有用的时候才知道上当，找谁说理去？
很多甲方采购不懂行，只看价格和检测报告，次次被坑，还觉得是自己运气不好。
我在车间摸了二十年丝锥，就认一句土话：
攻出的好螺纹，不会骗人。靠谱的丝锥厂家，从来不会只靠报价抢单。
你这些年在车间，遇过被不靠谱丝锥厂家坑的事吗？
欢迎同行出来唠两句。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：靠谱丝锥厂家，是车间一线看不见的顶梁柱
文章链接：https://m.yxqcspc.com/17298/
![Avatar photo]()
优选商贸网（www.yxqcspc.com）
