2026-10-21 12:17:01 分类：商机
上周三凌晨两点，我手机炸响。
是绍兴那个做溴代医药中间体的老陈，电话里嗓子都劈了，说反应釜漏了，一釜近八十万的料全淌进了地沟，消防和环保的人都在厂里站着。
我连夜开车赶过去，满地黄棕色的料，味冲得人睁不开眼。拆开人孔盖的时候我特意摸了下焊缝，凹凸不平的砂眼能塞进半根指甲，连最基本的焊后打磨都没做。
这釜是去年老陈贪便宜找的外地小厂做的，比我们厂的报价低了两万七。
那些藏在焊缝里的猫腻，才是厂家的核心本事
说实话，干了这么多年，我太清楚不锈钢反应釜厂家的本事都藏在哪了。不是广告吹的什么“德国技术”“进口板材”，全是抠出来的细节。
我们厂做常规釜，三个死规矩：焊缝100%RTⅡ级探伤，医药级内壁粗糙度Ra0.2μm，搅拌轴空载径向跳动≤0.1mm/m。
别小看这三个数。
很多小厂连探伤设备都没有，焊完拿个角磨机磨平就发货，别说100%RTⅡ级，连20%的UT抽检都懒得做。老陈那釜的砂眼，就是手工焊的时候电流没调好，焊渣没清干净埋进去的，用了才八个月，被溴料一腐蚀就穿了。
再说材料。现在主流的两种路线，一种是整体316L不锈钢，一种是Q345R碳钢衬3mm316L不锈钢。
整体316L的好处是耐腐蚀，没有衬层脱落的风险，但是10立方的釜，比衬层的贵40%左右。衬层的成本低，但是对工艺要求极高。
这里说个行业里没人对外说的妥协。
很多厂家给你报的是衬3mm的不锈钢板，实际进厂的都是2.5mm甚至2mm的料。你外面测釜体壁厚是合格的，因为碳钢部分给你凑够了数，衬层那点厚度，你不切开根本测不出来。用个两三年，被介质腐蚀穿了，人家早就不认账了。
我们给客户做衬层釜，都是把不锈钢板的材质报告直接贴在釜体的铭牌后面，客户随时可以拆下来核对。

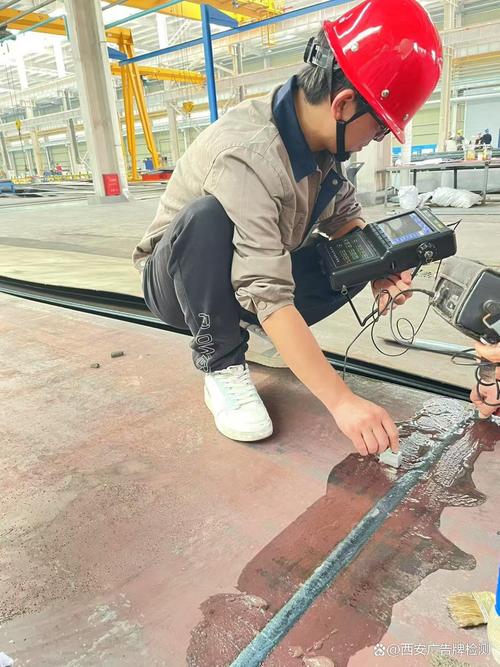

不锈钢反应釜焊缝X光探伤检测现场
抛光也是个坑。很多厂家说自己能做镜面抛光，实际最后一遍的吃刀量都控制在0.1mm以上，抛出来的面全是细密的纹路，存料不说，过GMP的时候直接被打回来。
我们给医药级釜抛光，最后三遍的吃刀量都要压到0.01mm以内，抛完用手摸上去连个颗粒感都没有，拿手电筒照上去能照见人。
不同行业的釜，根本不是同一个东西
很多人觉得反应釜就是个带搅拌的不锈钢罐子，错了。不同行业的要求，差得十万八千里。
刚才说的老陈，做医药中间体的，要求的是无死角，不能有卫生死角，搅拌的密封必须用双端面水冷机械密封，不能用填料密封。不然漏一点料，轻则整批货报废，重则环保罚款几十万。
老陈之前用我们厂的釜，用了八年都没出过问题，去年嫌贵换了小厂的，结果漏了之后算下来，损失的料加罚款加停产的损失，够买三个我们的釜了。
还有个张家港的客户，做锂电池电解液的。
他们之前找的小厂做的釜，搅拌桨是普通碳钢镀镍的，用了半年，铁离子析出超标，整批二十吨电解液全废了，赔了下游电池厂一百多万。
后来找我们改，我们直接给换成了整体316L的搅拌桨，内壁做了电解抛光，连法兰的密封面都抛到了Ra0.4μm。现在用了一年多，每次测铁离子含量都在1ppm以下，再也没出过问题。
你看，做医药的要的是卫生，做电解液的要的是不能有杂质析出，这根本不是同一个东西。

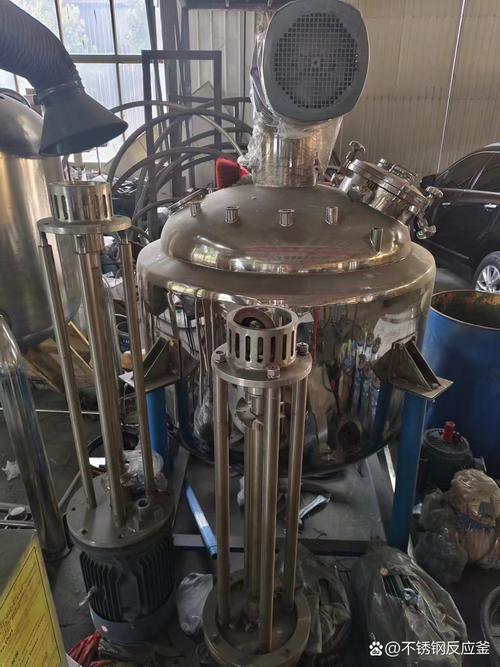

医药级不锈钢反应釜内壁抛光细节
不过话说回来，也不是贵的就一定好。去年有个客户找我，说花了大价钱找了个所谓的“高端进口品牌代工厂”，结果釜刚到厂里，空载跑合的时候搅拌轴抖得厉害，连地面都跟着震。
原来那厂家根本没做动平衡，搅拌轴的同心度差了快0.5mm，再用半个月就得抱轴。
现在的新动向里，藏着不少看不见的坑
这两年行业里的新东西不少。
比如很多厂家开始给反应釜加在线传感器，测温度、压力、搅拌电流还有振动，能提前预判抱轴、漏料的问题，还有的开始用激光焊接代替手工电弧焊，焊完的余高低，不需要打磨，省了不少抛光的成本。
还有进口替代，原来我们做10MPa的高压反应釜，都要从日本进口，一台要两百多万。现在我们自己做的，性能差不多，价格只要七十万，已经卖了快二十台给高校和科研院所了。
但是这里面的坑也不少。
说个行业里没人愿意公开说的难题。
现在的GB150标准，对于衬不锈钢的反应釜，只要求衬层的结合强度，但是根本没有强制要求衬层的厚度公差，也没有要求长期的腐蚀老化测试。很多小厂用回收的不锈钢做衬层，短期测没问题，用个三五年就被腐蚀穿了，你连地方说理都去不了。
还有的厂家，为了降成本，把釜体的圆筒部分壁厚减薄，比如要求12mm的，给你做10mm的，但是法兰部分还是做12mm的，你从外面量法兰的厚度是合格的，但是釜体的圆筒部分承压的时候容易鼓包，甚至爆炸。
说真的，这个标准的窟窿，不知道要坑多少中小厂家。
我们车间的老主任干了三十年，常说一句话：买釜别光看报价单，你蹲到厂家车间里看他焊三根缝，比你读十本手册都管用。
我现在带徒弟也是这么说。别信什么PPT上的参数，你去车间摸一摸焊缝，看一看抛光的面，开起来跑合十分钟，好不好当场就知道了。
对了，你们有没有遇到过反应釜用了两年就漏的情况？都是踩了什么坑？
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：干了20年车间，我摸透了不锈钢反应釜厂家的真实底牌
文章链接：https://m.yxqcspc.com/18343/
![Avatar photo]()
优选商贸网（www.yxqcspc.com）
