2026-10-23 10:01:59 分类：商机
去年八月的那个夜班我现在都记得。
接班刚查完第三盘40Cr的销轴，检验员小周举着个硬度块冲进来，脸都白了——整批1200件零件，表面硬度差了整整8HRC，心部还软得像刚蒸的发糕。
那天夜班的网带走速是按之前的老参数设的，8分钟一炉，温度区显示860度，啥毛病没有？
拆了炉墙才发现，靠近出料端的第三组加热丝，已经烧断了三分之二。
找对接的网带炉厂家售后过来，人家师傅敲敲炉壳说，你们这炉用了快7年，之前换加热丝的时候，选的是最薄的那种电阻带，扛不住满负荷连开12小时的工况。
哦合着当初卖炉的时候拍胸脯说“终身免维护”的是他们，现在说我们“使用不当”的也是他们？
别光听销售吹参数，这些藏在报价单背后的猫腻才要命
很多人买网带炉，第一眼看的是最高温度能到多少，网带宽度多大，其实根本不对。
我见过太多厂家，给你报的最高温度950度，实际长期稳定运行的温度上限，连880度都到不了。
就说网带这东西，现在市面上主流的两种方案：一种是进口的314不锈钢编织网带，丝径3.2mm，正常满负荷跑，连续用18个月不会出现明显的松弛变形；另一种是国内厂家常用的，同丝径但用2520材质回炉料做的网带，报价能比前者便宜40%。

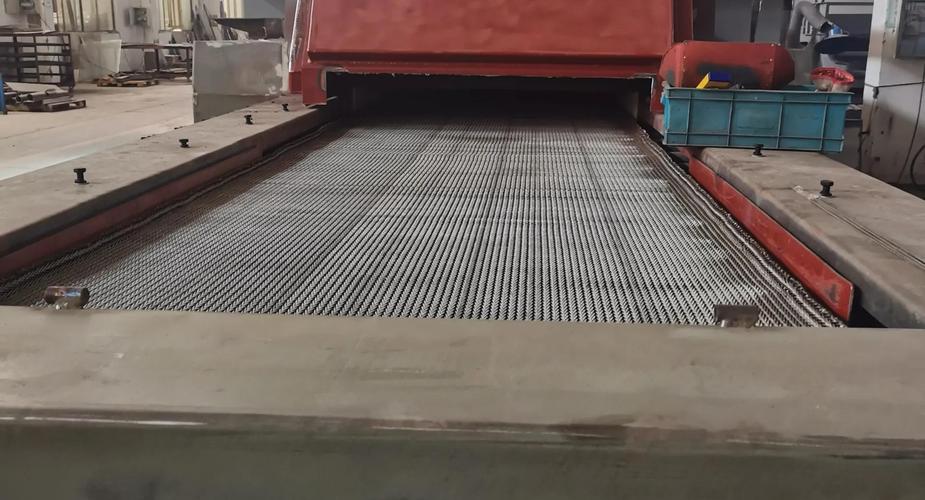

连续式网带炉炉内网带运行实拍
你问我差在哪？说个行业里没人愿意跟客户明说的妥协——
用回料做的网带，刚装上去头3个月，跑起来跟新的进口网带没区别，温度显示也准，走速也稳，等过了半年，网带开始慢慢蠕变，本来1米宽的网带，能松到两边蹭到炉壁，温度显示跟实际炉温的偏差能拉到±25度。
为啥厂家敢这么干？因为大多客户验收的时候，都是空炉升温测参数，谁会花3个月时间盯着满负荷生产的状态测偏差？
还有加热区的结构，好多厂家为了压成本，把原来的6区控温改成4区，表面上看能省十几万的采购款，实际生产的时候，你要处理对硬度均匀性要求高的零件，就得把走速压到原来的60%，算下来一年多耗的电费，都够买半台新炉了。
我上次帮邻厂算过一笔账，他们贪便宜选了4区控温的网带炉，一年下来光电费多花了12万，比当初省的采购款还多3万。
哦对，还有那个炉衬，好点的厂家会用全纤维的模块，导热系数低，炉壁外温能控制在40度以下，跟人体体温差不多；差的厂家为了压成本，用普通的耐火砖填，炉壁外温摸着能到70度，夏天站在炉边操作，跟站在烧烤架旁边没区别，热损耗能高出去30%。
不同行业的活儿，真不是随便找个网带炉厂家就能接得住
不同行业的活儿，真不是随便找个网带炉厂家就能接得住
先拿我们常打交道的汽车紧固件行业说。
去年有家做10.9级轮胎螺栓的厂找我，说之前找的网带炉厂家做出来的炉，每批螺栓的脱碳层深度都超差，客户已经退了两批货，损失快二十万了。
我过去站在炉边看了半小时就找到问题——厂家给配的淬火油冷却速率太快了，网带出料口到油槽的距离留了40公分，零件掉下去的时候，在空气中暴露的时间太长，表面已经氧化脱碳了，再进油槽怎么淬都没用。
换个懂行的网带炉厂家，会把这个距离压到15公分以内，还会在出料口加个氮气保护的气幕，把空气挡在外面，脱碳层深度能稳定控制在0.02mm以内，刚好够主机厂的验收标准。
你说这是啥技术难题吗？根本不是，就是厂家有没有给你往细了想的问题。
再说说3C行业的场景，跟汽车件的要求完全反过来。
之前给手机做不锈钢弹片的客户找过来，说之前用的网带炉，处理出来的零件表面总是有氧化斑，喷砂都抛不掉。
我过去看了下，原来厂家为了通用性，炉内的气氛是按处理碳钢零件配的，氮气加甲醇的比例，根本不适合处理薄壁的不锈钢弹片——这种薄到0.3mm的零件，进炉的时候哪怕气氛里有万分之三的氧，出来就是个印子。
懂行的网带炉厂家，得给这种场景配纯氢保护的气氛系统，网带的走线还要加防静电的挡板，不然弹片太轻，被气流一吹就翻到网带下面，卡得炉门都打不开。
你看，同样是网带炉，做汽车紧固件的要扛得住高负荷，要硬度均匀，要冷却快；做3C弹片的要气氛纯，要走得稳，不能有一点杂质。
那些上来就说“我们家啥零件都能做”的网带炉厂家，你扭头就走就行，半靠谱的都没有。

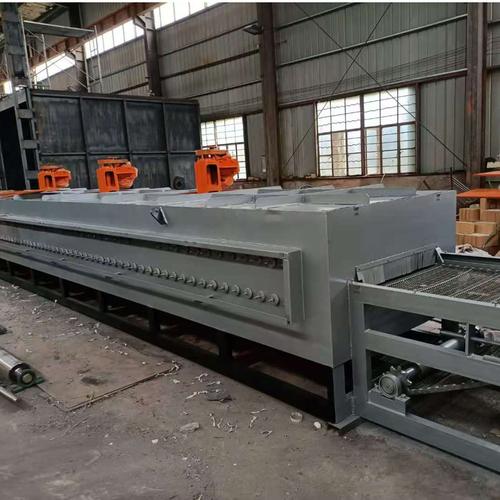

现在喊着“进口替代”的网带炉厂家，藏着多少没说破的坑
现在喊着“进口替代”的网带炉厂家，藏着多少没说破的坑
这两年跑展会，十个网带炉厂家有八个跟我吹，说自己的设备已经完全替代进口了，精度跟德国、日本的设备没差别，价格只要人家的三分之一。
说实话，我不是崇洋媚外，这几年国产网带炉的进步确实快，之前要靠进口的网带纠偏系统，现在国内厂家也能做，价格还便宜一半。
但有个事，整个行业没人愿意公开说——
现在国内的网带炉验收标准，还是2005年出的老版本，上面写的炉温均匀性偏差是±10度，就算实际运行的时候偏差到±15度，也符合国标要求。
可现在的高端客户，比如做航空航天紧固件的，要求的炉温均匀性是±5度，你拿着老标准去验收，哪怕设备实际用起来满足不了客户的工艺要求，你也挑不出厂家的错。
去年就有个厂，冲着“进口替代”的宣传买了台号称跟进口设备同精度的网带炉，结果做出来的航空零件，疲劳强度差了20%，最后查了半天才发现，厂家的炉温测试报告，是拿空炉测的，满负荷装了零件之后，实际偏差能到±18度，离客户要求的差了一大截。
还有这两年喊得响的智能制造，好多厂家给设备加个触摸屏，能存个工艺参数，就敢说自己是“智慧炉”，要价往上加十几万。
我上次拆了个所谓的智能网带炉的控制系统，里面的传感器还是最普通的热电偶，没有实时的气氛在线监测，没有网带变形的预警功能，连数据上传到云端的接口都是断的，说白了就是给个老系统贴了个智能的标签，割韭菜而已。
哦对，还有绿色制造的要求，现在好多地方要求工业炉的氮氧化物排放达标，有些厂家为了过环评，在排气口加个过滤装置，实际生产的时候，过滤装置的能耗算下来，比原来的炉子多耗的电还多，根本就是做表面功夫。
干了这么多年热处理，我总跟车间的小年轻说一句老话：
网带炉不是买回家摆着的展品，是要连轴转吃生产饭的伙计。
别光看销售在会议室给你做的PPT，也别光看验收那天的漂亮数据。
你得跟着设备在车间待上三天，看看满负荷开的时候，炉壁烫不烫手，网带走起来晃不晃，温度准不准，售后师傅接电话的时候是半小时到现场，还是要等半个月才派个人过来。
毕竟你买的不是一台铁壳子，是后面三五年生产不出废品的底气。
对了，你们车间用的网带炉，当时买的时候踩过啥坑？有没有碰到过那种卖的时候啥都答应，出了问题就推三阻四的厂家？
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：选网带炉厂家别光看报价单，车间老炮18年踩坑实录
文章链接：https://m.yxqcspc.com/18455/
![Avatar photo]()
优选商贸网（www.yxqcspc.com）
