车间里看不见的幽灵：残余应力的实操真相-优选全城商贸

断在根儿上的叶片

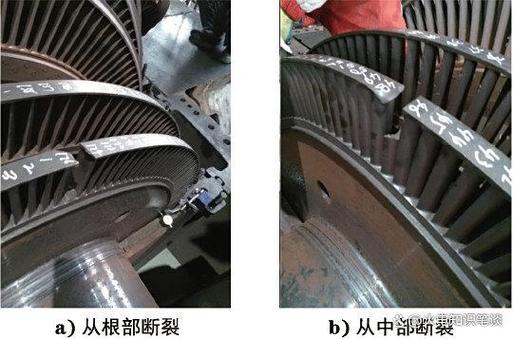

上个月刚上班，调度就把我叫去成品库。一堆蓝盒子敞着，客户退回来三根汽轮机叶片。刚投产八个月，齐刷刷从叶根圆角处裂断，断口齐整，没有腐蚀痕迹。质检老王蹲那儿抽了半根烟，用手套擦了擦断口，抬头跟我说，不是材料不对，是应力闹的。

干了二十多年，这种事见得太多了。外行人看，材料对，尺寸对，强度合格，怎么就断了？说白了，就是材料内部藏着一股看不见的劲儿，没地方撒，外面一受力，直接给撕开了。这就是残余应力，咱们车间老人都叫它“内鬼”。

看不见的劲儿，才最要命

说白了，不管是焊接、铸造、还是切削加工，材料受热变形或者受力变形，冷却完或者加工完，不是所有变形都能释放出来。剩下锁在材料内部的劲儿，就是残余应力。焊接完不做去应力处理，残余应力最高能达到材料屈服强度的80%，这个数字真不是瞎编的，我跟大学所里一起做过测试，十组试样有八组都接近这个数。现在行业里主流两种去应力路子，一个是自然时效，一个是振动时效。自然时效就是把毛坯扔那儿风吹雨淋，放个大半年甚至一两年，让应力慢慢释放。好处是应力释放均匀，不会出啥大岔子，坏处太占地方，一百万的毛坯扔场地里压一年，资金利息都够你喝一壶。而且就算放一年，也只能消除20%到30%的残余应力，别听那些厂家吹放三年消完，都是扯。振动时效就是把工件架在振子上，通上电晃个十几分钟，靠共振把应力松开来。快，处理一根主轴也就15分钟，成本才几十块钱，消应力效率能到30%到60%，比放一年强多了。但是厚大件，比如一米五以上的铸钢件，共振传不到芯部，芯部的应力根本消不干净。不过话说回来，行业内通常不说但实际都在做的妥协是什么？绝大多数中小厂子，都是先做一遍振动时效，再扔去露天场地放三个月，对外就说做了满半年的自然时效，报价还比全自然时效低十个点，客户觉得捡了便宜，其实大家都懂，够用了，出问题的概率不高。真要出问题，那也是几年后的事，哪能赖到现在头上来。

不同行当，不一样的讲究

干风电的和干精密模具的，对残余应力的要求完全不是一回事。前年给张北一个风场做配套主轴，那家客户图便宜找了个小厂，小厂图省事，粗加工完直接去渗碳淬火，没做中间去应力。结果三年不到，主轴弯了三个，最大挠度超过两毫米，风叶转起来偏摆，直接把齿轮箱打坏了。风电主轴天天受交变载荷，残余应力没释放，运行中慢慢累积，不弯才怪。现在大的整机厂都要求主轴必须做两次去应力，粗加工一次，精加工前再一次，就是怕这个。另一个是做光学镜头的精密注塑模。去年东莞一个客户找过来，说他们做的模具，加工完尺寸差0.01mm都不到，放仓库三个月，再量，尺寸跑了0.06mm，镜头装上去对焦不准，几十万套料全废了。你猜咋回事？他们为了赶工期，粗开模后直接淬火精加工，粗加工产生的切削残余应力全锁在模芯里，慢慢释放，尺寸就飘了。后来改了工艺，粗加工后先做一次低温去应力退火，放一周再半精加工，再做一次应力松驰，尺寸放一年都不会飘超过0.01mm。

新瓶装旧酒，还有老坑在那儿

现在都讲智能制造绿色制造，新东西确实不少。比如现在用超声衍射时差法测残余应力，不用破坏工件，就能直接测出每个点的应力大小，比原来的打孔法方便太多。还有用冷矫直结合振动时效去应力，不用进热处理炉，省煤省电，符合双碳要求，不少大厂都在用。但是有个行业内不愿公开说的事。现在咱们国家的残余应力检测标准，卡的都是整个工件的平均残余应力，从来不卡应力集中点的最大值。很多工件平均应力合格，但是圆角、焊缝这些应力集中的地方，应力早就超过屈服强度了，出厂检测也能过，用不了多久就断，找说理的地方都没有。标准滞后了快二十年，现在新的材料新的工艺都出来了，标准还没更，这不就是留了个大坑给咱们跳吗？干了二十多年，我就认一句老师傅的土话。 你不哄它，它就坑你。别嫌去应力费时间费钱，省下那点钱，不够赔一次事故的。你们车间有没有吃过残余应力的暗亏？欢迎过来唠两句。

车间里看不见的幽灵：残余应力的实操真相

断在根儿上的叶片

看不见的劲儿，才最要命

不同行当，不一样的讲究

新瓶装旧酒，还有老坑在那儿

优选商贸网

文章目录

最新文章

热门标签
