2026-09-01 20:52:03 分类：商机
上个月刚处理完一个烂摊子。
客户拉来一根快废了的3MW风电主轴。
跑合的时候进了沙子，磨得轴颈深浅不一，最凹的地方掉了快一个毫米。
甲方对接的小孩蹲在车间门口抽烟，一根接一根，说换主轴小四十万，这趟活老板要把他开了。
我凑过去摸了摸磨痕，转身跟他说，别急，试试热喷涂。
不是什么黑科技，都是摸出来的门道
很多人以为热喷涂是啥高高在上的新工艺，其实说白了，就是给磨损腐蚀的零件穿层新外衣。
把涂层材料加热熔成小液滴，使劲往零件表面喷，撞上去嵌住，冷却了就成了一层致密的保护层。
喷出去的粒子速度越快，温度够高，结合就越紧，孔隙越少。
电弧喷涂的粒子线速度一般也就 120m/s，做出来的涂层孔隙率大多在5%以上。超音速火焰喷涂也就是大家常说的HVOF，粒子能冲到 800m/s，峰值温度能到 2800℃，孔隙率能压到1%以下，结合强度是电弧喷涂的三四倍。
说直白点，两种路线各有优劣。电弧喷涂便宜，十几万就能买套设备，丝材也不贵，喷一平方也就一千出头，赶大活修复速度快。HVOF一套设备上百万，粉末还贵，尤其是碳化钨粉，一公斤大几千，喷一平方少说五千往上，但性能确实顶，重载耐磨的活离不开它。
说实话，行业内有个不说破的妥协。很多项目招标，甲方明明写了要求HVOF喷碳化钨，最后中标的小厂偷偷换电弧喷镍基，喷完刷一层封闭剂封上孔隙，外行人根本摸不出来，价格直接砍一半，利润全出来了。这事儿大家心照不宣，没人愿意摆到台面上说。
机械车间热喷涂修复风电主轴现场
不同行当吃饭，要求完全不一样
就说开头那根风电主轴，风电行业要的是什么？轴颈常年承受轴承的交变载荷，不能掉块，耐磨，还要尺寸精度够。我们最后选的电弧喷镍铝合金，厚度喷到1.2mm，最后磨到标准尺寸，收了客户三万二。
客户一开始还攥着钱包犹豫，说会不会用半年就掉了？现在过去快三年了，上个月回访，人家说啥事儿没有，省了几十万，不比换根新轴香？
换造纸行业就完全不一样了。我去年给山东一家中型造纸厂修过烘缸，你知道烘缸吧？长年烘纸，泡着纸浆，原缸是铸铁的，用个十年八年就腐蚀出密密麻麻的小坑，印出来的纸全是暗纹，次品率蹭蹭涨。
换一个新烘缸多少钱？上百万。我们整个烘缸表面喷一层304不锈钢涂层，厚度0.3mm，最后精磨抛光，花了不到八万，相当于新缸价的十分之一不到。
造纸行业要求啥？要耐腐蚀，要表面绝对光滑，不能有杂质掉出来沾到纸上，所以粉末纯度要求比风电高两个档次，粗糙度要磨到Ra0.8以下，差一点都不行。

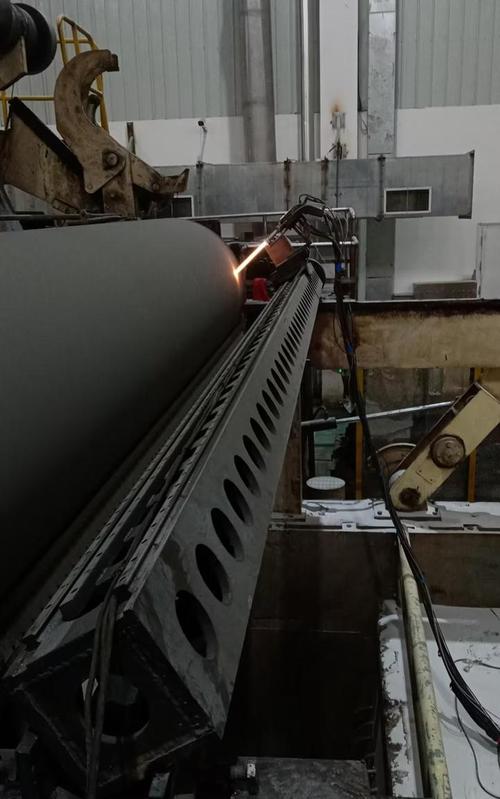

热喷涂加工后的造纸烘缸表面成品
风口上的热喷涂，藏着没人说的坑
风口上的热喷涂，藏着没人说的坑
这两年热喷涂火得离谱。一方面进口替代做得确实不错，原来高端碳化钨粉末全是国外品牌垄断，一公斤卖八九千，现在国内几家做出来的粉末，性能已经跟上了，价格才四千多，直接砍半，好多厂都转用国产了。
另一方面绿色生产要求严了，原来喷涂的粉尘直接排，工人下班洗完澡水都是灰的，现在都上了粉末回收装置，剩下的粉末筛一筛还能用，既环保又省成本，挺好的事儿。
不过话说回来，行业里有个烂摊子，没人愿意主动捅破。
现在所有的热喷涂国家标准，基本都是针对新制造零件的，对在用零件的热喷涂修复，根本没有统一的验收标准。
你说我们修复一个几十万的旧轴，结合强度怎么测？总不能把轴切开拉断了测吧？现在都是喷个同材质试片一起检测，试片合格不代表零件本身的涂层就合格，真出了问题，供需双方各说各的，打官司都没处找标准去。
好多小厂就是钻这个空子，偷工减料，最后把整个行业的名声都搞坏了。
我在车间摸了二十多年热喷涂，一直跟徒弟说一句话。
涂层厚一分不如粘得牢。
别管图纸上写的要求多花哨，涂层能牢牢扒在基体上，才是真的能打。
你说是不是这个理？你们做热喷涂遇到过什么离谱的猫腻？不妨出来聊聊。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：老工程师聊热喷涂：车间里藏了二十年的实操门道
文章链接：https://m.yxqcspc.com/14609/
![Avatar photo]()
优选商贸网（www.yxqcspc.com）
