上个月刚上班，门房给我打电话，说门口堵了个半挂。
拉的是我们一年前发出去的十六根矿山破碎机销轴。断了三根。
客户老板跳着脚骂，说我们偷工减料。我蹲在太阳地里摸了十分钟断口，心里门儿清。
这不是偷工减料。这是疲劳断裂。你这辈子只要跟机械加工打交道，就躲不开这玩意儿。
断口一眼能认，别上来就怪材料
说实话，很多干了五六年的技术员，都分不清脆性断裂和疲劳断裂。

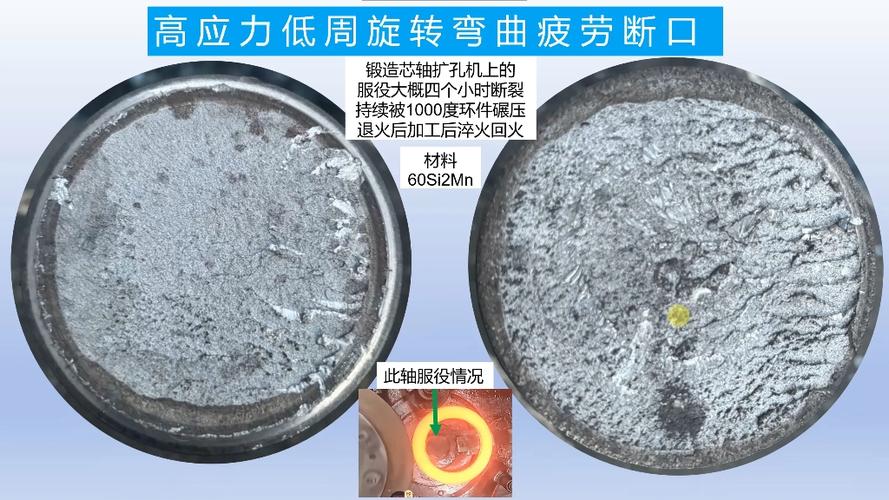

疲劳断裂的断口，一半是光滑的，一半是粗糙的。光滑那部分，就是好几年慢慢磨出来的裂纹扩展区，粗糙那部分，是最后实在扛不住，一下子扯断的。
很多人觉得，零件断就是应力超过了材料的强度极限对吧？不对。
绝大多数疲劳断裂，起源于零件表面0.05-0.1mm的微裂纹。可能是拉荒的时候留下的刀痕，可能是热处理留下的微氧化，也可能就是搬运的时候磕了一下。
就这么点小口子，天天受交变应力，就会慢慢往里面长。等到应力循环次数超过10^7次，剩下的截面扛不住了，啪的一下就断了。
更坑的是，大多数时候，这个交变应力，甚至不到材料屈服强度的30%。你拿普通拉伸试验测，全合格，根本找不到问题。
现在行业里最常用的两种表面强化路线，一个渗碳淬火，一个氮化。我给你掰掰实话。
渗碳便宜，渗层能做到1-2mm，硬度够高，适合重载大零件。但缺点也明显，淬火变形大，精度要求高的小件，磨完余量就没了，十件能废三件。氮化呢？变形极小，磨量只要留个零点零几毫米就够，表面硬度比渗碳还高一大截。但渗层最厚也就0.5mm，稍微磨多一点，硬层就没了，剩下软心根本扛不住。
行业内通常不说但实际在做的妥协是什么？客户压价压得太狠的时候，氮化要求0.3mm渗层，我们就做到0.2mm，合格报告照样给你开，你又不会切开测。等两三年出问题，售后都过保了，谁找得到谁。
不同行当的要求，差得能有十万八千里
我干这么多年，见过各行各业的疲劳断裂，要求真的不一样。
就说风电主轴。这玩意儿在风电场一转就是十几年，一年下来就是上亿次循环，还得扛北方的零下四十度，南方的盐雾。要求就是裂纹绝对不能长。
前三年我帮一家风电配套厂改工艺，他们原来主轴跟轮毂连接的地方，为了省安装空间，圆角R只做了2mm，结果一年断了三根，赔了不少钱。我让他们把圆角改成5mm，喷丸强度提高0.1bar，改完之后，到现在一根没断，疲劳寿命直接翻了四倍。
为啥？圆角小，应力集中就大，刚好卡在疲劳极限上面，你不裂谁裂？
再说另一个，乘用车的离合器减震弹簧。一天踩个百八十次，开十年就是三十多万次循环，零件小，减重压力大，一不小心就出问题。
前几年有个自主车企找我帮忙查问题，他们为了符合油耗标准，把弹簧线径从4.2mm降到3.8mm，静载测试全过，国标疲劳试验也过了，结果卖出去三年，断了两千多根，召回花了好几个亿。
为啥？原来的匹配是刚好卡在刚好的位置，线径减了一点，交变应力就涨了十几个兆帕，刚好超过了疲劳极限，实验室测试的循环次数是十万次，实际用户开三年就是三十多万次，当然断。
你说，一样是疲劳断裂，要求能一样吗？风电要扛上亿次，汽车只要扛几十万次，但是成本卡得死，稍微动一个参数，天就塌了。
新技术来了，老坑还在那儿
现在都喊智能制造，都喊进口替代，都喊绿色减重。好多年轻工程师上来就建模仿真，算出来寿命够了，就敢开干。
不过话说回来，现在有个行业内不愿公开的难题，就是标准滞后太坑人。
现在咱们国家的疲劳性能测试标准，全都是室温、干净环境下做的。实际呢？北方风电场冬天零下四十度，低温下疲劳裂纹扩展速度比室温快三倍还多。工程机械天天泡在带腐蚀的泥浆里，腐蚀会把裂纹尖顶越泡越大，扩展速度更快。
标准根本没要求你做这些工况的测试，那绝大多数厂就不做。反正能过国标就行，出了问题就怪材料不行，怪客户使用不当。
再说进口替代，现在很多齿轮、轴承都要替代进口，你去测成分，测精度，全都一样，为啥实际寿命就是差个三分之一？说白了就是表面那点残余应力的事儿。人家进口件喷丸，能把表面残余压应力稳定控制在-800MPa到-1200MPa，这个范围抗疲劳效果最好。咱们很多厂喷丸还是靠工人看颜色，凭手感，喷完也不检测，要么应力不够，起不到作用，要么应力太大，反而容易开裂。
这个事儿，很少有人拿出来说，说了就是砸很多人的饭碗。
我昨天跟徒弟磨车刀，还跟他说我干了二十年总结的土话：不怕一顿猛拉断，就怕天天磨着断。
你图纸画得再标准，仿真算得再漂亮，不如下料的时候多注意别磕着，圆角别偷着改小，喷丸别偷工减料。这些都是不起眼的小事，偏偏就是防疲劳断裂的关键。
你们车间遇见过那种所有检测都合格，就是莫名其妙断的零件吗？真的都是材料的锅吗？
