2026-09-03 03:25:00 分类：商机
上个月早班交检，我正蹲在数控车边上调刀隙，质检小李攥着个精加工好的液压阀体冲进来，脸都白了。
客户装机试漏，通压三分钟就渗油。拆开来找，O型圈上一道两厘米深的划痕，卡着个半个米粒大的碎切削铁屑。
这批阀一共一百二十件，走海运往欧洲，舱都订好了，差点全返厂返工。很多人觉得铁屑不就是加工完扫走卖钱的废料？哪知道这玩意儿是车间里隐形的阎王，小事划刀，坏事坏产品出人命。
刻进骨头里的铁屑参数
干切削的，调刀第一步不是算吃刀量，是先想切出来的铁屑得是什么样。
说实话，铁屑断不断，全卡在三个数里。切普通45号钢，进给量0.2mm/转的时候，出来的全是连绵不断的带状铁屑，缠刀缠工件，一不小心就扯崩刃口。进给量提到0.35mm/转，铁屑本身的抗弯强度扛不住弯折，自动断成硬币大的C型碎块，好清理多了。切削速度过了120m/min，铁屑受热变软，断屑率能稳定到85%以上，这三个数我记了二十年，从来没错过。
现在主流断屑就两条路，一条是刃口开槽断屑，一条是高压水冲断。开槽断屑就是直接在刀头磨出挤屑槽，靠槽把铁屑掰断，成本低，一把成品刀比适配高压系统的刀便宜小一千，但是缺点死明显——换一种材料就得换一种槽型，今天切铝明天切钢，刀根本没法通用。
高压水断屑就爽多了，七十兆帕的水对着刃口冲，什么材料都能给你冲断，就是太费钱，机床要做整体密封，每天多耗十几度电，用个三五年密封老化，到处漏切削液，擦都擦不完。
不过话说回来，行业内通常不说但实际在做的妥协，其实大多数中小批量厂，十个有八个选开槽刀，哪怕偶尔出长屑，让工人加工完手动挑出来就行，省下来的设备成本，比偶尔出一两件废品划算多了。没人写进教材，但是行内都懂。

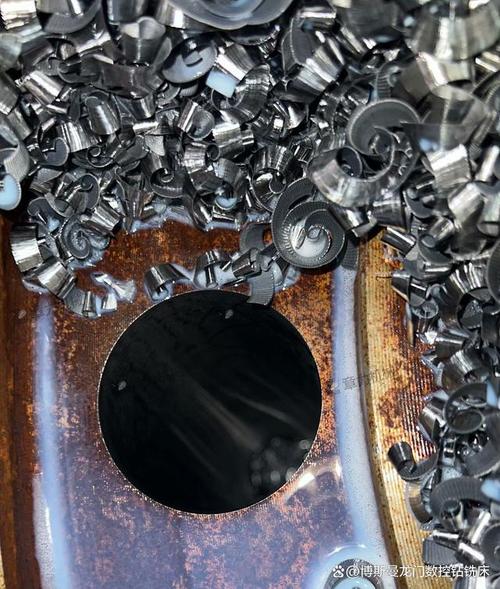

普通数控车床不同参数下45号钢切削铁屑样件
不同行业的完全相反要求
我干过这么多订单，就没见过两个行业对铁屑要求一样的。
之前给国内头部自主车企做曲轴，这个要求就死严。曲轴核心的润滑油道，要求不能留哪怕一丁点残屑。之前出过一档子事，一批曲轴发出去，跑了三千公里，三台发动机拉缸，拆开找，每个油道里都卡了不到1g的碎铁屑。就这么点东西，几十万的赔偿不说，差点丢了这个大客户。现在他们要求每根曲轴加工完，四个方向高压风吹三分钟，再过磁粉复检，一丁点带磁残屑都不能留。
换到风电主轴加工，要求直接反过来。
风电主轴好几吨重，一次拉荒吃刀十几毫米，出来的铁屑都是好几公斤一卷的。你要是追求碎铁屑，碎渣到处掉，掉进导轨缝隙里，磨个一年半载，导轨精度直接废了，换一套导轨几十万进去了，够卖大半年铁屑的钱。这里反而要求出连贯的长卷屑，加工完行车一吊，整个铁屑卷就出来了，干干净净，一点渣都不剩。
你看，哪里有什么标准万能调法，全看你要做什么东西。

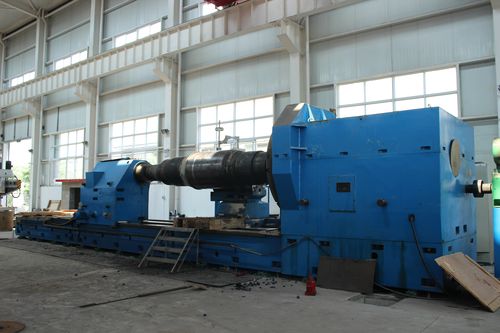

风电加工厂大型卧车加工后的大型带状切削铁屑
新风口底下埋的老暗礁
新风口底下埋的老暗礁
现在都讲绿色制造，铁屑回收再利用，本来是好事，但是有个事儿行业没人愿意公开说。
现在要求回收铁屑必须脱油，国家标准写的是脱油后残余油量不超过1%，这个标准还是十年前定的。那时候大多是人工清屑，铁屑摊开放，带油少，现在自动化生产线，铁屑从排屑器出来直接压块，乳化液全封在块里头，压再多遍也达不到这个标准。
大工厂有钱上几十万的脱油设备，小厂哪掏得起这个钱？不少就偷偷卖给私下收铁的，带油的铁屑块运输途中滴的到处都是，被环保查到就是几十万罚款，说起来都是泪。这就是行业不愿意公开的难题。
还有现在搞智能制造，全自动化无人加工，排屑都是自动的，没人盯着。要是遇到长卷屑卡了排屑器，机床直接停机，好几个小时没人发现，耽误产能不说，还容易撞刀报废工件。现在新机床的排屑设计标准都是按理想碎屑做的，根本没考虑实际生产里各种奇奇怪怪的铁屑形态，这就是标准滞后埋的雷，哪天炸了谁都扛不住。
我蹲车间干了二十二年，见过太多高手调刀调的完美无缺，最后栽在铁屑这么点小事上。说句老师傅的土话，三分调刀，七分扫屑。
你刀调的再好，铁屑没弄干净，到最后都是白搭。现在年轻人进厂，都盯着先进设备、智能系统，很少有人在意扫屑挑铁屑这种小事。
你们车间有没有吃过铁屑的亏？不妨一块聊聊。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：被低估的生产细节：切削铁屑里藏着二十年的车间门道
文章链接：https://m.yxqcspc.com/14692/
![Avatar photo]()
优选商贸网（www.yxqcspc.com）
