上个月周三刚换完工装，质量部老李撞开车间门喊我。
“快出来，客户堵门了。”
我擦了擦手上的机油出去，看见院子里停着辆小货车，后厢摆着三根断成两截的汽车半轴。
客户老板脸黑得像锅底：“说好的保十年一百万公里，这才跑了八十六万，高速上断了，差点出人命。”

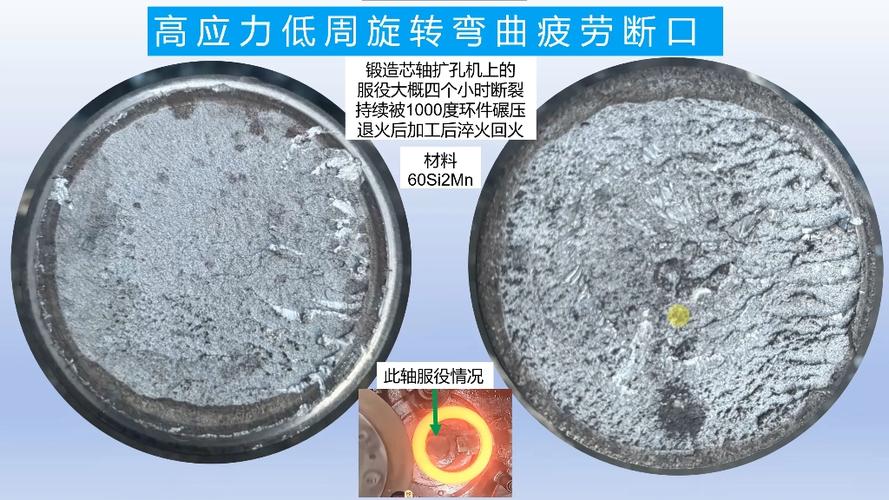

我蹲下来拿手电照断口，平得像磨过，一点塑性变形都没有。
新手徒弟凑过来嘀咕：“是不是材料淬太硬了，脆断？”
我摇摇头。
这哪是什么脆断。
这就是最典型的疲劳断裂。
看不见的裂纹，每天长一微米
很多人觉得断裂就是一下子的事，受力超了就断。
疲劳断裂偏不，它是攒出来的。
行业里按循环次数分，十万次以下是低周疲劳，十万到一百万次是高周疲劳，超过一千万次就是超高周疲劳。每一次受力，裂尖就往前走一点点，快的话一天走几微米，慢的话一个月才走一毫米，等你肉眼能看见裂纹的时候，它已经快断了。
现在做疲劳强化，主流就是两条路：喷丸和滚压。
喷丸就是拿小钢珠打零件表面，砸出一层残余压应力，抵消交变拉力，成本低，啥奇形怪状的零件都能打，就是打完表面糙，残余应力层最多也就0.5毫米深。
滚压是用滚刀压过受力面，压完表面溜光，残余应力层能到1.5毫米，寿命至少比喷丸高20%，可复杂轮廓压不到，批量生产单根成本要高快三成。
行业内通常不说但实际在做的妥协，就是只要客户没在合同里写死要用滚压，百分之八十的厂都会选喷丸。
反正保内不出事就行，保外坏了那都是好几年后的事了，谁愿意多掏钱提成本？
我见过太多出事的，根源就是一个0.1毫米的刀痕，或者倒角没打磨到位，应力直接翻三倍，不出十年肯定断。
不同行当，要求天差地别
第一个场景，风电主轴。

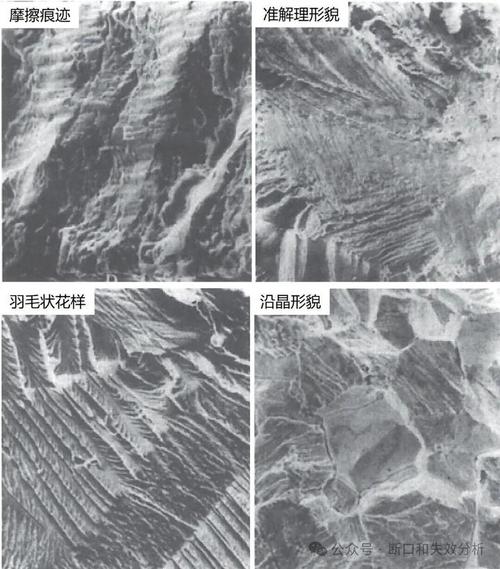

去年帮西北的风场查故障，一台1.5兆瓦的机组，主轴法兰断了，歪在山头上，光停机抢修加发电量损失就上百万。
查下来什么问题？出厂的时候法兰过渡圆角要求滚压深度1.2毫米，厂家偷工只做了0.8毫米。风叶转一圈主轴受一次交变力，一天转上万圈，五年不到就累断了。
第二个场景，高铁转向架弹簧。
前几年给一家城铁配件厂做技术支持，他们换了国产弹簧钢降本，试生产的时候疲劳试验过了，批量上去三年多，巡检的时候发现一根弹簧裂了半圈。
测下来才知道，他们为了省工序，取消了二次喷丸，疲劳寿命比设计要求少了120万次循环，刚好差了三分之一。
同样是防疲劳断裂，风电要的是长期抗交变负荷，哪怕重一点厚一点都没关系，寿命要保二十年。轨道交通要的是轻量化加抗腐蚀，每降一公斤重量都是钱，对工艺精度要求高多了。
你把风电的工艺用到高铁上，要么不达标，要么成本扛不住。
新风口下的老暗礁
现在都在搞进口替代，搞绿色轻量化，零件越做越薄，受力越提越高，对疲劳性能的要求比十年前高了不止一个档次。
说实话，国产钢材的纯净度进步真的大，现在好的棒材氧含量能控制到15ppm以下，十年前都是三十多ppm，材料本身的疲劳寿命提了快一半。
可<强>行业内不愿公开的难题，到现在都没解决。
现在的国家疲劳试验标准，都是室温干态下做的，你想想实际工况？北方风电冬天零下三四十度，南方桥梁夏天零上六十度，近海风电还有盐雾腐蚀，这些恶劣条件标准里根本不要求测。
很多厂拿了国标合格证，实际用起来五六年就出问题，出了事就拿标准当挡箭牌，吃亏的还是终端用户。
现在都吹智能制造数字孪生，说能精准预测疲劳寿命，我见过不少项目，模型用的都是实验室完美零件的数据，实际车间下料的刀痕、热处理的残余应力偏差，根本没放进模型里，预测出来的寿命差一倍都不奇怪。
不过话说回来，进口替代这条路总得往前走，材料上来了，工艺和标准总得慢慢跟。
我干了二十年，最大的感受就是，这个活糊弄不得。
我常跟徒弟说，我们这行有句土话：疲劳断裂，都是懒出来的。
打磨多走一刀，强化多保一分钟，工序上不偷懒，就能少出很多要命的故障。
干我们这行的，谁没遇到过几次猝不及防的疲劳断裂？你们碰过最离谱的故障是什么？一块唠唠。
