上个月质检部拉过来一车退货。整整齐齐32根航空转轴，全打回来了。
客户说内孔粗糙度超了0.8，合格线都摸不到。我们拆开工件一看，嚯，内孔壁上一道一道的划痕，全是没断干净的长铁屑划的。
操作工蹲在机床边抽烟，一句话不说。干了二十年，我太清楚了。
这锅，刀具不背，机床不背，得扣在“没管好铁屑”头上。
你以为铁屑只是废料？它是切削的活晴雨表
很多新手进门，师傅只教怎么对刀怎么输参数，没人特意教认铁屑。
说实话，铁屑的形态，就是切削过程最直接的反馈。
连续长条的带状铁屑，延伸率超过150%，那肯定是断屑没做好，缠刀刮工件，早晚出事儿。
碎得跟砂子似的崩碎切屑，颗粒度小于0.1mm，倒是不缠刀，到处蹦，容易打坏机床防护罩，还呛人。

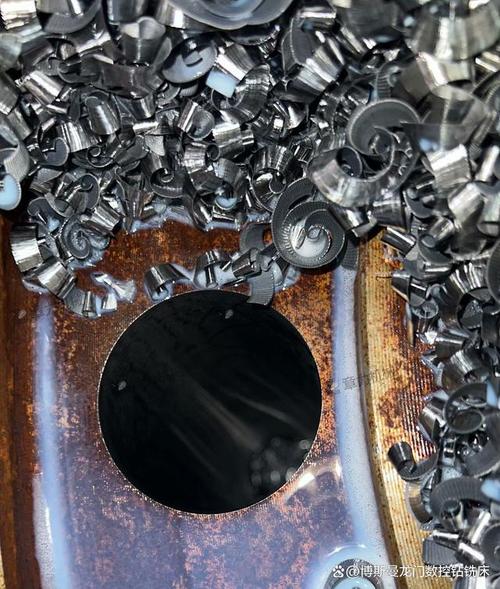

合格的断屑，大多是C型或者螺卷型，卷曲半径控制在2-6mm之间，掉下来就滚到排屑槽里，安安稳稳。
现在主流的断屑有两条路。一条是靠刀具的断屑槽，改刀头的槽型角度，把铁屑掰断。另一条是靠高压冷却，用150Bar以上的高压水直接把铁屑冲断冲走。
哪种好？各说各的。断屑槽成本低，现成的刀就能用，不用改机床。但换个材料，变一下吃刀量，原来好用的槽型立马就废了。
不过话说回来，行业内通常不说但实际在做的妥协是什么？其实90%的中小厂，批量生产都是选槽型断屑。不是不知道高压好，一套中心出水系统加密封，一台机床小十万，一条线几十台，就是几百万，能省则省呗。
高压水断屑好用，冲的干净，断屑稳，但是对密封要求高，用个三五年，密封漏的到处都是，切削液浪费的厉害，维修还费钱。说白了，全是成本堆出来的。
不同行业的铁屑要求，差得能跑进去一只猫
先讲航空航天的钛合金结构件。
去年给航天院所做一批承力框，材料TC4，硬度高导热差，最容易出长铁屑。一开始图便宜，用了普通的国产铣刀，槽型是给碳钢做的，一吃刀出来全是一两米长的带状铁屑，刮得已经加工好的立面全是印，合格率刚过60%。
后来我们改了大前角断屑槽，把进给从0.12mm/r调到0.18mm/r，强行把铁屑掰成3mm左右的小块，合格率直接蹦到95%以上。钛合金这东西，废料回收一斤都几十块，断成小块还好收，长铁屑堆那，占地方还卖不上价。

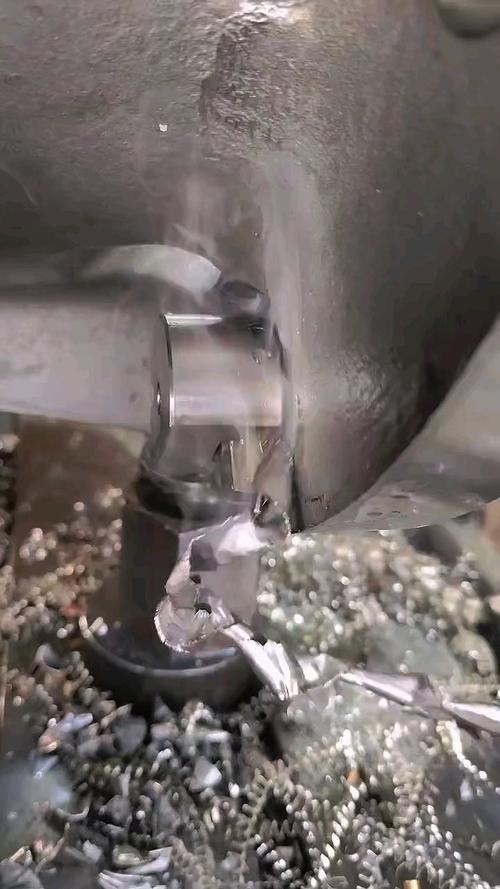

再讲汽车发动机缸体的铝铁复合加工。
缸体是铝合金，缸套是铸铁，一刀下去两种材料，要求完全不一样。铸铁屑要碎，铝屑不能粘刀，半点不能含糊。
前几年给国内某自主车企调新线，一开始铁屑全缠在主轴上，每班换刀都要掏半小时，操作工怨声载道，产量怎么都上不去。
我们试了好多办法，最后把切削液浓度从原来的8%调到11%，再加了主轴口的高压冲水，现在铁屑下来直接就冲去排屑机，不用掏。每班多产出两件，一年下来多赚小几十万。
说实话，不同行业要求差真的大。航天要的是合格，铁屑错了就是废品，几百万的零件说废就废。汽车要的是效率，一分钟多出一件是一件，铁屑卡一次就是半小时的产能损失。
绿色智造风口下，藏着没人敢说的暗礁
现在都讲绿色制造，铁屑要分类回收，铁和铝要分开，钢屑铜屑也要分开，卖的价格差一倍都不止。不少厂子专门上了磁选设备，就是为了分铁屑卖高价。
还有智能制造，现在已经有厂子做了视觉监测，看铁屑形态就知道刀具磨了，不用停车测，省好多事。进口替代现在也火，原来断屑槽都是国外品牌的好，现在国内做刀具的也能做出来适配的槽型，价格差一半，用着也不差。
但是有个问题，没人愿意公开说。
现在国内的切削加工标准，断屑要求还是十年前定的，对应都是普通碳钢、铸铁这些传统材料，现在什么高温合金、碳纤维复合材料、陶瓷基复材，新出来这么多高性能材料，根本没有对应的断屑标准。
好多厂子过认证，拿碳钢做样件，合格了完事，实际生产新材料，全靠师傅慢慢调，调不好就是批量报废。这个风险，真的不小，只是没人愿意捅破罢了。
我天天在车间转，口袋里永远揣一块擦机油的布，出了问题先去排屑槽抓一把铁屑，捏一捏看一看，心里就有数了。
我们行里有句土话：“对刀看刻度，断屑看铁屑”。啥理论参数都不如手里这一把铁屑实在。
你有没有在车间遇到过因为铁屑翻的大车？
