上个月广东的客户拉了一卡车退件到车间。
我当时正蹲在300吨冲床旁边拧扳手，徒弟举着件跑过来，脸都白了。
“师傅你看，整整2200件冰箱内胆，全带褶子。”

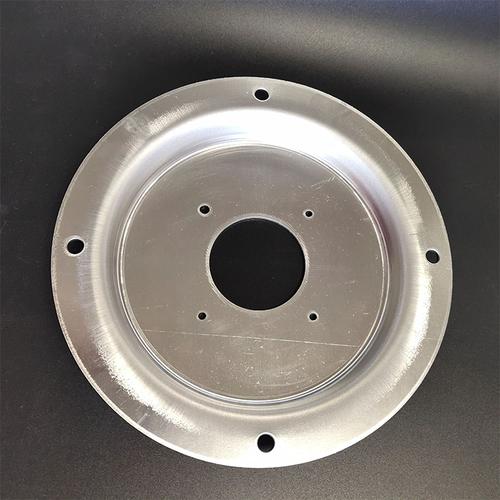

我蹲在料堆里翻了半个钟头。那些褶子顺着拉伸方向爬，细的像头发丝，深的能摸到棱。客户那边说，装上去之后，内胆的塑料衬条跟褶子磨，用个一年半载就漏冷，商场的售后电话都快被打爆了。
说穿了，这就是我们冲压车间天天骂、天天躲、但从来躲不开的——拉伸起皱。
别被教材里的公式骗了，起皱根本不是“应力不够”四个字能说清的
我刚进厂的时候，师傅跟我讲，起皱就是压边力不够，把压力往高调就行。
后来干了10年才明白，哪有这么简单。
我们测过无数次，压边力只要差0.3MPa，法兰边的起皱率就能从2%跳到37%。就拿现在常用的0.8mm厚的DC04冷轧板说，拉深高度120mm的时候，压边力卡在4.2MPa，出来的件连个细褶都没有；要是手滑把压力降到3.9MPa，整个法兰边全是波浪，跟老太太脸上的皱纹似的。
真的，我见过太多刚毕业的大学生，抱着CAE的分析报告跟我说，师傅这个参数肯定不会起皱，结果开了机，一拉一个褶，脸都绿了。
现在行业里做拉伸模，就两条路。
一条是传统的刚性压边圈。好处是全程压边力稳得很，哪怕料厚上下飘个0.05mm，也不会随便起皱。但缺点也明显——换个模要调3个钟头，小批量订单根本耗不起这个时间。
另一条是现在用的多的氮气缸弹性压边。换模快，40分钟就能搞定，生产效率能提40%。
这里就得说点行业里不会写在手册上的妥协了。
氮气缸用满10万次之后，内部的氮气会悄悄漏10%-15%，没有哪个供应商会主动提醒你提前拆缸测压。说起来都可笑，我们之前有个车间，为了省氮气缸的维护钱，连续15万模次都没拆过测压，结果拉出来的起皱件堆了半仓库，最后算下来，买新缸的钱比维护的钱贵了两倍。
更绝的是，很多车间为了赶生产节拍，直接把氮气缸的标称压力往上调20%，褶子是压下去了，结果料的延伸率被拉超了，过三个月客户那边反馈零件应力开裂，算下来的返工、索赔成本，比当初处理起皱的成本高3倍。
同样是起皱，不同行业的宽容度能差出10倍
别信什么“拉伸起皱是通用质量缺陷”的鬼话。你在汽车行业算废的件，拿到五金厂可能连合格线都碰不到。
去年给某新势力做车门内板，用的1.2mm的高强钢。主机厂的要求写得明明白白：整个拉伸面上，只要褶子深度超过0.1mm，直接判废。
为啥这么严？因为后面要走电泳线，褶子里面会兜住电泳漆，烤完漆就是个凸起来的印子，跟个痦子似的，车卖出去客户肯定要投诉。
我们当时踩过坑。一开始为了省成本，用了普通冷板代替高强钢，拉出来的件在铰链安装位置有个浅褶，深度0.08mm，质检说没问题，结果到了主机厂电泳线，那个褶子积了漆，烤完凸个小疙瘩，整批1200件全退回来，光物流费就花了8万。
反过来，给浙江的五金梯子厂做脚踏板模具的时候，标准完全反过来。
人家用的是1.5mm的铝板，拉出来的件哪怕法兰边上有1mm深的褶子，根本没人管。因为后面还要切5mm的边，还要滚压包边，那点褶子全在切边余量里，切完啥都不剩。
我们一开始还按照汽车件的标准，把压边力调得特别高，结果拉出来的脚踏板延伸率不够，工人踩上去直接裂成两半。客户的工艺员抽着烟跟我们说，你们不用这么较真，压边力降1.2MPa，褶子就让它在法兰边待着，反正最后要切掉，还能少磨点模具，模具寿命能多3万模次。
你看。
同样是拉伸起皱，汽车行业0.1mm就判废，五金行业1mm都能接受。哪有什么通用标准，全看下游给你留了多少加工余量。
吹得神乎其神的智能制造，其实连起皱的坑都没填上
这两年大家都在说上智能冲压线，装视觉检测，自动调压力，把起皱率降到0。
我们去年也咬咬牙上了一套，花了42万。
一开始确实好用。相机盯着拉伸出来的件，一看到褶子就自动把压边力往上调0.1MPa，头一个月把起皱率从5%降到了1.2%，车间主任乐得给全车间发了奶茶。
用了半年才发现，这里面的坑根本没人跟你说。
所有视觉检测系统，对藏在R角位置的微起皱，识别率连60%都不到。为啥？因为微起皱的表面反光跟光面冷轧板的差不了多少，相机的阈值调高点，就把褶子当成正常的表面纹理漏过去；阈值调低了，就把料面上的轻微划痕当成起皱，一天报几十次警，工人嫌烦，直接把报警线给拔了。
还有进口替代的事。
之前我们用日本的氮气缸，一个卖8200块，压力波动范围才±2%，拉出来的件稳得很。现在换国产的，一个才2100块，采购部算下来能省70%的成本，开心得很。但是没人告诉你，国产氮气缸的压力波动是±8%，同样的参数设置，拉出来的起皱率就是比进口缸高3个百分点。采购部不管这个，只要价格便宜，起皱的件能返工就返工，算下来还是赚。
更可笑的是现在的绿色制造要求。很多厂要求降低冲压线的能耗，第一个动的就是压边力——把压力往下降，电机的负载小了，电费确实省了。结果压边力不够，起皱的件多了，返工的时候要重新退火、重新拉伸，算下来的能耗比当初省的那点电费高4倍，完全是本末倒置。
哦对，还有那个2008年就定的冲压件检测标准，上面写着”不影响外观和使用的轻微起皱可接受”。
什么叫不影响？
什么叫轻微？
全靠质检师傅当天的心情。今天心情好，0.2mm的褶都算合格；明天跟老婆吵了架，0.05mm的褶都给你打回来返工。
我们车间老主任干了32年冲压，常跟我们说一句土话：”拉伸起皱，三分靠算，七分靠摸。”
啥意思？
就是你在电脑上用CAE算的模流再准，不如你开机前用手摸一下压边圈的贴合度，用塞尺塞一下模面的间隙——差个0.05mm的间隙，褶子就从那个地方冒出来，根本不讲道理。
最后想问问同行：你们车间现在处理拉伸起皱，是宁愿把压边力调高一点，哪怕偶尔拉裂几个件，还是宁愿把压力降下来，留点褶子留到后面工序切掉？
