键槽对称度：干了20年机械才敢说的隐形坑-优选全城商贸

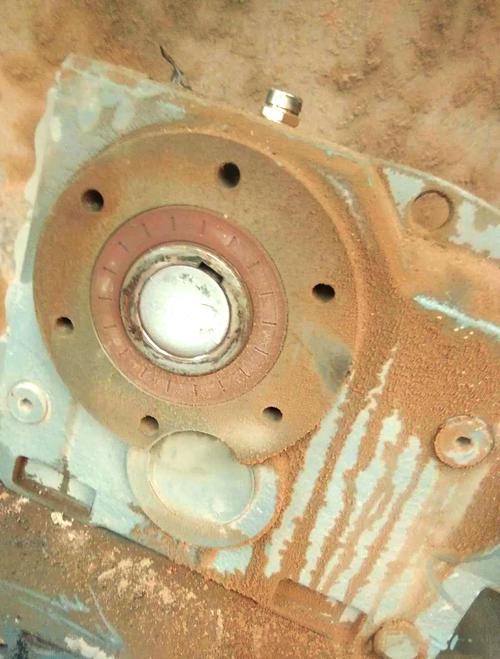

上个月刚上班，质检组就拉回来一台退件。是给南方矿山做的减速器，输出轴断了，断口正好齐着键槽根。客户老板打电话骂，说才转了287小时，连一个季度都没到，就炸了。我们一开始查钢材成分，查热处理硬度，折腾了大半天，什么问题都没找着。最后把断轴架到三坐标上测键槽对称度——嚯，偏了0.12毫米。就这么点，不到一根头发丝的三分之一。愣是把十几万一台的减速器干废了。

歪一点怎么就要了命？

很多刚进厂的小孩都问，不就是开个槽吗，差一点怎么了？你想想，键是卡在轴和轮毂中间的传力载体。键槽歪了，对称度差了，装键的时候就得硬砸进去，装好之后键一边紧一边松。转起来受力偏斜，轴上的应力直接堆在键槽根，转个几十万转，断是迟早的事。说实话，这行干久了，我见过太多栽在这上面的。我们做普通输送轴，要求一般是0.08mm以内。风电齿轮箱的主轴键槽，要求严格到0.02mm以内。不管什么活儿，只要偏了超过0.15mm，直接扔废料堆，别想着凑活用。现在加工键槽，主流就是两条路。一条是粗车完外圆，用插床插键槽。另一条是线切割直接切。插床快啊，批量做一天能出三四十件，成本低，工装卡好就能干。但问题出在工装找正上，工装用久了磨偏一丝，出来的活全歪。线切割精度稳，不用二次装夹，对称度随便做都能控制在0.01以内。就是慢，切一件得小半个钟头，加工费是插键槽的三倍还多。不过话说回来，行业里有个不说破的妥协。批量接单的时候，客户压价压得你喘不过气，只要偏差不超过国标上限的1.5倍，大多睁一只眼闭一只眼就放行了。

不同行当，要求差得没边

说两个真事你就懂了。前年给北方煤矿做带式输送机的传动轴，客户一开始说就是普通输送，没说要24小时连续重载。我们按常规0.08mm的要求做，发过去三个月，断了三根轴。过去维修才知道，他们那煤流量波动大，启动的时候冲击是额定负载的三倍，对称度偏个0.05，转起来就晃得厉害。后来改了工艺，所有键槽对称度控制在0.03以内，到现在快三年了，一根都没断过。另一个是去年给医疗器械厂做CT机的旋转主轴。那要求叫一个严，必须控制在0.01mm以内，差一丝都不行。我们一开始没当回事，按常规做了五件，送去检测三件不合格。为什么？对称度偏一点，旋转起来动平衡就差，CT机转一圈抖个几微米，拍出来的片子直接重影，根本没法用。最后我们把每件都单独找正，线切割加工，完了三坐标全检，才凑够合格的数量，那单下来根本没赚钱。

新设备来了，坑反而没少

现在好多厂都上了数控加工中心，自动找正，按理说对称度应该更稳了吧？说实话，歪活反而不少见。上个月我们车间新来的大学生，编程序的时候把X轴基准移错了20丝，整批12根轴全废，光材料费就丢了两万多。现在进口替代火，原来做高精度键槽全靠进口机床，现在国产五轴也能稳定做到0.01mm，成本直接砍了一半，这是好事。但有个行业不愿公开说的难题，就是标准滞后。现行的键槽对称度国标还是好些年前定的，普通轴只要0.1mm以内就算合格。可现在的高端设备，不管是新能源的电机轴，还是医疗的旋转轴，要求都到0.01甚至0.005mm了。你按国标做，客户用不了，你按客户要求做，成本涨一大截，客户还说你故意抬价，两头难。还有很多小厂，现在还在用普通铣床刨键槽，工人拿划针找正，全凭手感，做完也不检测，对称度差多少全看运气，出了事才后悔。干了二十年机械，我总结一句土话：键槽偏一丝，受力差十分。好多人觉得对称度是看不见的小事，不值得花成本卡这么严。可真出了事，才知道这点小事，能抵得上大半年的利润。你们车间做键槽，是全检对称度还是抽测？有没有吃过这玩意的亏？
