2026-09-12 20:27:48 分类：商机
昨天中班快下班的时候，品管小李“哐”一声把检验报表拍在我钳工台上。
三箱刚出的SUV侧围，全废了。
靠近B柱的位置，一道两公分宽的皱折，摸上去硌手，喷完漆就是一道亮痕，客户死活不收。
我叼着烟蹲在料堆旁摸了摸，叹了口气，又是拉伸起皱搞的鬼。
图纸上不会写的门道
很多刚毕业的学生张嘴就是失稳，理论一套一套的。
说白了不就是板料受力不均匀，松的地方挤成了褶子呗。
干久了你就知道，三个红线碰不得。
压边力偏差超过5%，只要压边圈哪块松了，百分之一百起皱，没跑。
凹模圆角半径小于料厚的3倍，进料卡得太狠，材料挤不进去，直接拱成皱。
还有拉伸速度超过12m/min，尤其是厚度小于1mm的铝板，起皱概率直接翻三倍。
现在主流就两条路解决。
要么加大压边力，把板料死死压住，不让它动。
好处是不用改模，调机就行，十分钟搞定。坏处也明显，压得太狠，转角位置直接拉裂，废件率不比起皱低多少。
要么就是加拉延筋，把进料速度卡得刚刚好，该紧的地方紧该松的地方松，效果确实好。
但开一条筋槽光工时就得小几千，模具还得重新热处理，耽误工期还加成本。
说实话，行业内通常不说但实际在做的妥协是什么？
小批量订单，尤其是试订单，没人真给你开新筋槽。
都是找焊工在需要紧的位置堆焊一层，磨个大概形状，能压住进料就行。
反正只要外观过了检，客户不会拆开模子看你怎么做的，凑活用呗。

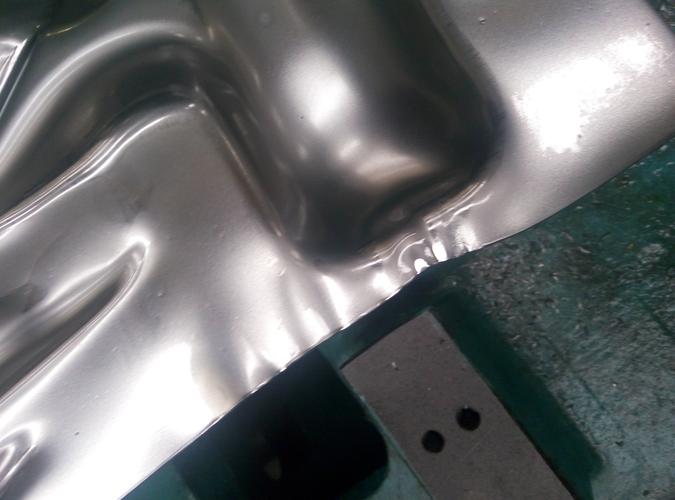

汽车冲压车间拉伸件起皱缺陷实拍图
不同行当，不一样的规矩
同样是拉伸起皱，不同行业的容忍度差得能吓死你。
去年给新能源车企做隐藏式车门的门槛装饰板，0.8mm的高强度钢，要求整面不能有超过0.02mm的褶皱。
什么概念？你用手指摸不出来，得用粗糙度仪扫，一点起伏都不行。
因为做的是高亮黑漆面，哪怕一点点皱，阳光底下就是一道晃眼的印子，用户直接就退车了。
那回我们调了三天机，把压边力从120吨降到90吨，又把进料速度从8m/min降到5m/min，连压边圈都磨掉了0.05mm，才勉强凑够合格品。
不过话说回来，换个行当，要求完全反过来。
上个月给国内某家电厂做冰箱的不锈钢内胆，要求只有一条：装发泡剂的那面绝对不能有皱。
至于边缘卷进去藏在箱体里的位置，皱成波浪都没人管。
我们直接把边缘的压边力降了10%，既不会因为压太紧拉裂，废件率直接从12%降到2%，客户也不说啥，省了不知道多少成本。
不锈钢冰箱内胆拉伸件好坏对比实拍
新风口底下的老暗礁
新风口底下的老暗礁
现在都喊着轻量化，绿色制造，材料越用越薄。
原来用1.2mm的板，现在换成0.8mm的高强度钢，成本降了，拉伸起皱的问题直接翻了倍。
进口替代现在搞得火，原来买进口的压边圈，公差能控制在0.01mm以内，现在国产模具普遍做到0.03mm，差这一点点，起皱概率就涨了一成多。
行业内不愿公开说的难题是什么？
现在对拉伸起皱的分级标准还是十多年前的旧版，只分“肉眼可见”“不可见”两级。
现在新能源汽车要的是微米级的外观精度，连0.05mm的褶皱都不允许，国标根本没有对应的分级，出了质量问题，供需双方各说各话，打官司都找不到依据。
上个月就有个同行，因为这个事赔了两百多万，找谁说理去？
我今天收拾工具的时候，还跟徒弟说。
干冲压这么久，我总结就一句话：皱从松来，裂从紧来。
书本上的参数给你标得清清楚楚，你到了车间，还得摸摸模子的温度，看看板料的油膜，差一点就是差很多。
你们有没有遇见过，所有参数都卡得刚刚好，结果就是起皱，最后查出来是压边圈粘了一块铁皮渣的奇葩事？同行们评论区唠唠？
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：拉伸起皱：车间20年老师傅攒的实操干货
文章链接：https://m.yxqcspc.com/15439/
![Avatar photo]()
优选商贸网（www.yxqcspc.com）
