上个月刚上班，售后就拉回来一筐转向拉杆。是给某自主品牌配套的，刚跑12万公里，高速上方向突然失力，停车一看，拉杆从根上断了。

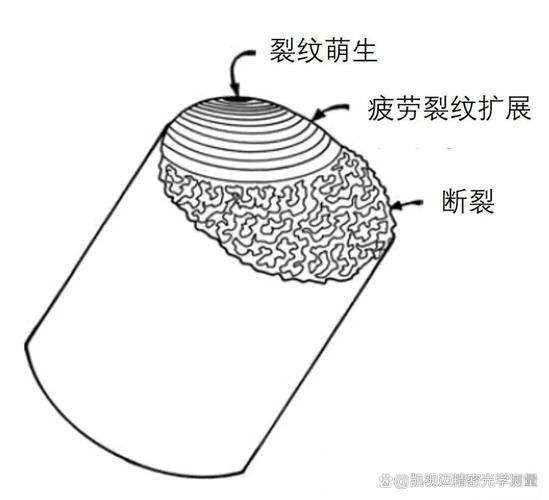

我蹲在车间水泥地上，摸了摸断口。一半是光滑的渐进纹，一半是脆生生的瞬断区。不用上探伤机，我就知道是什么了。
断口上藏着慢慢裂开的真相
很多新手刚进厂，觉得零件断就是强度不够，料子不好。真不是。
80%以上的机械结构失效，都是疲劳断裂搞的鬼。它不是一下子断的，是你反复掰，每天拉每天压，哪怕受力比材料的屈服强度还低30%，攒个几十万次，裂纹就从不起眼的小坑慢慢往里钻，哪天撑不住了，咔嚓一声就断了。
说实话，最坑的就是那种应力集中的小地方。我们磨主轴轴肩的时候，要求圆角R控制在0.8到1.2毫米，差0.1毫米，疲劳寿命直接掉一半。你说邪门不邪门。
现在行业里做轴，两种路线，一种冷拔成型直接切，一种锻造调质再精加工。
冷拔的好处太多了，尺寸准，效率高，一吨能省两千多成本。但冷拔料表面带残余拉应力，相当于从出生就带着暗伤，疲劳寿命比同规格锻造料低两成还多。
不过话说回来，行业里不说破的妥协是什么？不少小厂接低价订单，只要能过出厂检测，都会选冷拔，实在要锻造，也会偷偷把圆角做小，省加工量，省料子，外观你根本看不出来。反正大部分家用车过了十年质保期，就算坏了，也找不到厂家头上了。
不同行当，要求差得能离谱
先讲风电行业的事。前年跟一个做塔筒螺栓的朋友吃饭，他说他差点赔到卖房子。

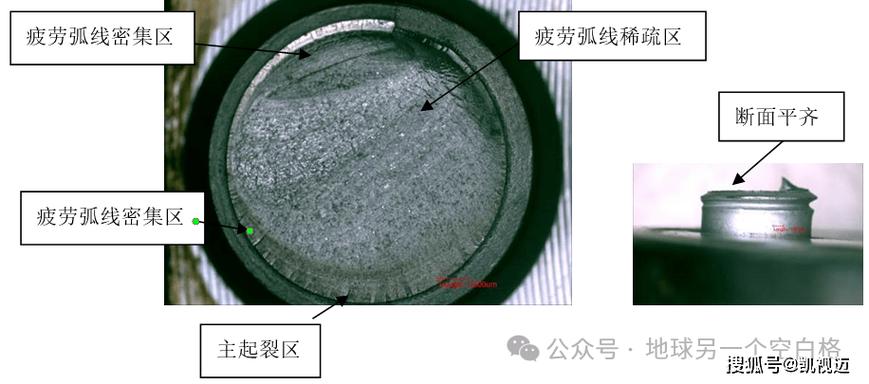

他给一个小风场做螺栓，招标价压得极低，为了省成本，他把设计要求的40CrNiMo换成了普通45钢，静态拉伸测试全过，拿到了合格报告就发货了。
结果才三年，120根螺栓断了19根。你想啊，风机每转一圈，塔筒晃一下，螺栓就受一次拉压交变，一天转八千圈，三年下来小四十亿次循环。普通45钢根本扛不住这个量级，再好的安装工艺也没用。
再讲医工领域的例子。去年跟医工所的老朋友喝茶，他说他们国产髓内钉出口卡了大半年。
为啥？欧美要求做1200万次循环载荷测试，他们按国内标准做的，刚好卡线断了，进口产品能扛到1800万次。你想啊，髓内钉打在人腿里，患者每天走路跑步，几十年都在受力，稍微差一点，断在骨头里，二次手术遭老罪了。
所以这个行业对疲劳的要求，比普通工业还狠，一丁点残留应力都不能留。
进口替代风口下的暗礁
现在都搞进口替代，都搞绿色轻量化，很多原来进口的大件，现在都要自己做。对疲劳断裂的要求，比十年前翻了一倍都不止。
比如盾构机的刀盘主轴，原来德国货要求2000小时寿命，我们做出来，静态强度全够，就是用了500小时就断，问题出在疲劳。刀盘转一下，受力变一次，还要带泥水腐蚀，交变应力加腐蚀，裂纹长的比干净环境里快三倍。
绿色制造要求零件减重，很多地方要减壁厚，减截面，本来就容易出疲劳问题，设计师为了凑重量，到处抠尺寸，一不小心就留了应力坑。
不过话说回来，行业里不愿摆到台面上说的难题是什么？现在咱们的国家标准，测疲劳寿命都是在室温干净环境下，恒定的交变载荷测。
实际工况呢？北方冬天风电场零下三四十度，沿海有盐雾腐蚀，矿山有冲击载荷，很多零件实际能到的寿命，只有标准测试值的三分之一都不到。
你按国标做出来全合格，实际用两三年就断，出了事厂家还拿国标说我符合要求，用户找谁去？这个坑，多少新人进去就栽。
我今天早上还在磨一个样品的轴肩，徒弟说师父，圆角留这么大，太费料子了。
我跟他说，我干了二十年，就记住一句土话：宁留一分圆，不留一分尖。你省那点材料钱，真出了事，不够赔的。
理论书上说的都对，但是真到机床旁边，你就知道，那些不起眼的小细节，才是扛住几十年疲劳的关键。对吧？
你们在车间见过最离谱的疲劳断裂事故是什么？不妨出来聊聊。
