2026-10-05 17:33:54 分类：商机
上个月周三早会，生产部长拍着一箱退回来的从动齿轮，脸绿得像车间墙上的安全标语。
“客户复检硬度，五个有三个超差，全给打回来了！”
我们自己拿车间用了五年的老洛氏打，全合格啊。
把那台三个月前图便宜新买的硬度计拉过来，拆开压头座一量。
压头歪了0.3度。
就差这零点三度，测出来HRC硬度差了快4个点。
你说找谁说理去？
当时买的时候，小厂家销售拍胸脯说和名牌一模一样，价格便宜一半。
这下好，来回运费加上重新热处理，小十万打了水漂。
这就是硬度计厂家的存在感。
平时没人当回事，出了事才知道，这里头的坑能埋人。
厂家偷摸做的妥协，行外人根本不知道
很多人觉得硬度计不就是个压一下测度数的玩意？
能有啥技术？
说实话，门槛真不低。
核心就那三个东西。
第一个是压头垂直度公差，好的硬度计厂家控制在0.1度以内，杂牌能放开到0.5度，就像刚才那台，歪了0.3度，数据直接飞。
第二个是试验力精度，一线厂家能做到±0.1%，差一点的就是±1%，差十倍。测高强度钢的时候，差一个百分点的力，硬度差出2HRC太正常。
第三个是升降丝杠的回程间隙，正经厂家控制在0.002mm以内，小厂做出来能到0.01mm，你每次压下去，回弹都不一样，同一块试样打三次出三个数。
现在主流路线分两种，比如洛氏硬度计，一种用传统的机械加荷，一种用伺服加荷。
机械加荷便宜，维护简单，但是用个三五年，砝码磨了，力就飘了。伺服加荷精度稳定，但是价格贵三分之一，坏了维修成本也高。
这说的是明面上的。
行业内不说的妥协是什么？
比如压头，正经用碳化钨，一套压头成本小两千，小厂用高碳钢的，成本才两百多，不到十分之一。
卖你的时候不说，你用两三个月，压头自己变形了，数据越来越飘，你还以为是你车间温度不对，或者试样没磨好。
再比如硬度块，出厂校准，正规厂家每台配的都是带计量院证书的溯源块，一块标准洛氏块就要大几百，小厂自己刻个字就给你了，准不准全靠猜。

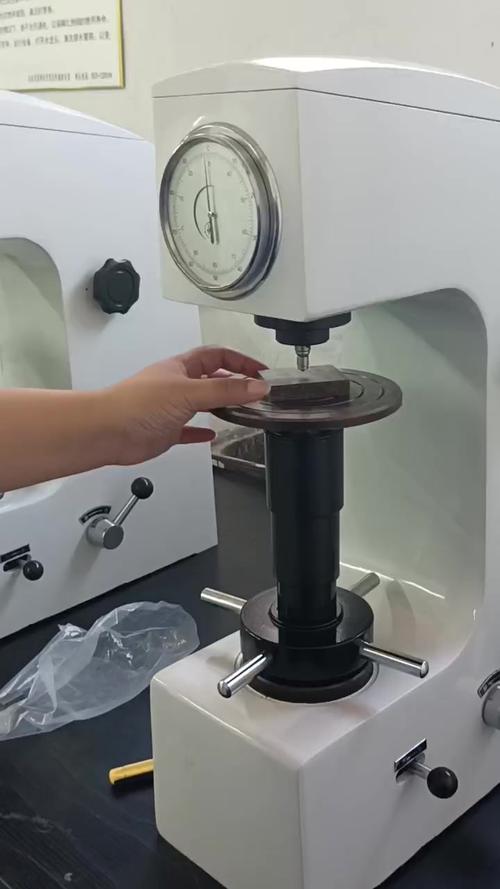

车间台式洛氏硬度计检测齿轮硬度现场
不同行业要的东西，完全不是一回事
说两个我亲眼见的案例。
第一个是商用车后桥齿轮，就是我们自己的事。
热处理后要求齿面硬度58-62HRC，原来那台小厂的硬度计，默认试验力保持时间是3秒，对吧？
我们也不懂，厂家这么设就这么用，每次测都合格，发出去客户那就是不合格。
后来换了大厂的，人家工程师上门，给改成15秒，数据直接就对上了。
为啥？齿轮是渗碳淬火，表面有残余奥氏体，保载时间不够，压痕没完全展开，测出来的硬度就偏高。你自己测合格，客户那按标准来保载15秒，就不合格。
这就是厂家懂不懂行业的区别，小厂家根本不会给你调这个参数。
第二个是做数控刀片的朋友那的事。
他们做硬质合金刀片，要测显微维氏硬度，要求放大一千倍看压痕。
他图便宜找了个小厂家，设备上标的放大1000倍，实际给装的是400倍的物镜，你看不清压痕边缘，量出来的压痕尺寸就偏大，硬度就偏高。
结果一批刀片发出去，客户测出来硬度差了50HV，全退了，赔了小几十万。
后来换了正经厂家的，才解决问题。
硬度计碳化钨压头与钢压头对比图
进口替代热起来，坑也多了
进口替代热起来，坑也多了
这两年进口替代火，原来很多用进口硬度计的，现在都转买国产的。
说实话，国产一线硬度计厂家现在做的真不差，性能不比进口差多少，价格才一半，售后还快，一个电话第二天工程师就上门。
不过话说回来，也有浑水摸鱼的。
行业内不愿公开说的难题是什么？就是硬度值的溯源。
国家规定，硬度计的校准块必须每年送法定计量机构溯源，很多小厂家出厂的时候，用的就是自己厂校准的块，根本没资质。
你买回去，一开始就不准，你还拿它当标准，所有产品都跟着错。
还有标准滞后的坑，现在新材料多，比如新型结构陶瓷，比如高铁用的耐磨刹车片，现有硬度标准里根本没有对应的测试方法，各个厂家按自己的经验来测，出来的数据差10%都很正常，用户买材料，对比硬度根本没法比，踩了坑都没地方说理去。
我干车间快二十年了，见了太多因为硬度计不准栽的坑。
说白了，买硬度计，就认一句话：「三分设备七分调，找对厂家少挨刀」。
你说你们车间有没有遇过，看起来参数一模一样，用起来差十万八千里的事？同行们唠唠。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：老工程师聊硬度计厂家：选不对，整车间都跟着遭殃
文章链接：https://m.yxqcspc.com/17266/
![Avatar photo]()
优选商贸网（www.yxqcspc.com）
