上个月后半夜我刚到家，手机炸了。

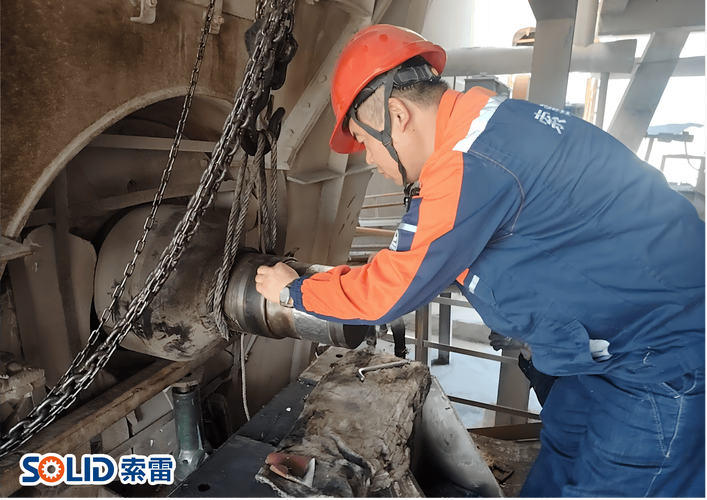

调度的电话，说舟山送过来返修的汽轮机主轴，抱轴烧了，轴颈磨凹了快两毫米。
客户老板在厂里蹲着，说换轴要三十多万，这个旧机组本来就准备再用三年，不肯掏这个钱。
主任堵在客户会议室，给我发语音：老陈，想想辙。
车间里的表面续命手艺
我说，找热喷涂啊。
很多新手听着陌生，其实我们车间修磨损件，离不了这手艺。
说白了就是把金属或者陶瓷材料加热融化，喷成微米级小颗粒，打到工件表面堆成一层功能涂层。
你要磨坏了尺寸，补上来，要耐磨耐腐蚀，给工件穿层硬衣服，就这么简单。
里面门道深着呢。
现在主流两个路子，一个火焰喷涂，一个等离子喷涂。
火焰喷涂温度大概2800℃，一套设备十几万就能拿下，喷出来的孔隙率大概5%到10%，对付一般的磨损足够。
等离子喷涂不一样，温度能冲到16000℃，能融化陶瓷这类高熔点材料，喷出来的涂层致密，孔隙率能压到1%以下，结合强度能超过70MPa，啥恶劣工况都顶得住，可一套设备上百万，成本翻十倍都不止。
说实话，行业内通常不说但实际都在做的妥协是什么？
多数中小修理事半，客户压价压得死，明明要求低孔隙率的耐磨涂层，还是用火焰喷，喷完刷一遍封孔剂，成本直接降三分之二，性能也能凑合用，没人会把这个写在报价单的备注里。
不同行当的不同玩法
你别以为这手艺就是修修旧轴。
现在新件制造也离不了，不同行业要求差得能有十万八千里。

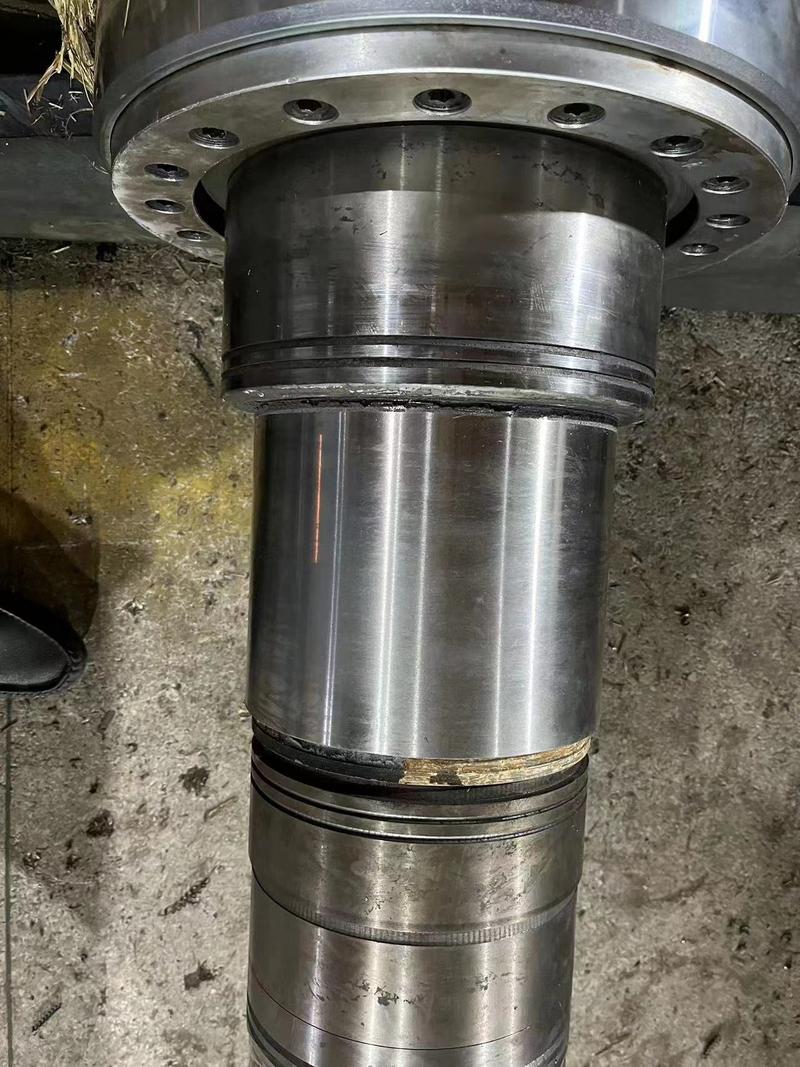

去年我们给内蒙风电场修过一批主轴法兰。
风机转个五六年，法兰密封面被磨得坑坑洼洼，漏润滑油是常事，换整个法兰要二十多万，还要吊装机拆机组，工期半个月，光人工费就能要五万。
我们去了现场，直接架设备喷碳化钨涂层，补完尺寸磨到要求精度，总费用才不到三万，工期两天。
现在那批风机转了快两年，业主说没漏过一滴油。这里的要求就一个：抗冲击耐磨，不能掉涂层。
另一个场景完全不一样。
前年给航发院所做叶片涂层试样。
人家要的是隔热涂层，喷在发动机叶片表面，挡住燃气的高温，叶片基体不会软化。
要求什么？涂层厚度公差必须控制在0.02毫米以内，多一丝少一丝，叶片动平衡就不对，转起来要出大事。
还要耐一千多度的燃气冲蚀，不能掉块。那活做的，我徒弟手都抖，喷一下测一下厚度，折腾整整三天才出合格的试样。
你看，同样是热喷涂，一个修野外的粗笨大家伙，一个做航空的精密小件，要求天差地别，没点手上的功夫根本玩不转。
风口底下藏着暗坑
这两年热喷涂火得很。
原来高端热喷涂设备都是德国美国进口的，一把喷枪就要几十万，现在国内做的等离子设备已经能替代进口了，价格砍一半，性能差不了多少，很多厂子都换了。
还有绿色制造这阵风，原来很多耐磨防腐的活儿都是电镀，现在要求淘汰有毒的氰化物电镀，大把活儿都转到热喷涂这边来了。
不过话说回来，行业里有个不愿公开说的难题。
就是涂层质量检测，现在的标准还是几十年前的，都是破坏性试验，拉断看结合力，切开来测孔隙率。
批量生产不可能每个件都拉断检测啊，都是抽几个样，合格就全过。
万一抽到的是好的，没抽到的有暗伤，用到汽轮机、风机这类关键部位出了问题，就是天大的事故。
现在没有统一的无损检测国家标准，各家有各家的方法，谁也不服谁，出了问题扯不清。这个坑不知道什么时候能填上。
昨天我蹲在车间门口抽烟，徒弟问我，干了二十年热喷涂，最大的经验是什么。
我跟他说，「热喷涂，三分靠设备，七分靠手感」。
喷的时候角度对不对，走枪速度匀不匀，材料温度够不够，老手一眼就能看出来不对劲，机器可测不出来。
你碰到过喷完不到半年就整块掉涂层的糟心事吗？欢迎同行过来唠唠。
