2026-09-07 15:34:53 分类：商机
上周三后半夜我刚换完衣服准备走，质检小张扯着嗓子冲我喊，王工快过来，曲轴线又出废件了。
我套着工作服往车间跑，地上已经摆了三个传动轴，内孔尺寸差了整整0.12毫米。
班长脸都绿了，这批货明天就要发，丢订单不说还要赔违约金。
拆了刀座抽出来立铣刀一看，我就笑了——刚换的刀，才走了120件，后刀面磨得发亮，坑都出来了。新来的工艺员还拍着胸脯说这批刀参数完全符合标准，怎么会出这种事？标准上写的寿命是300件啊。
说白了，刀具磨损这玩意，从来不会按教科书给你出牌。
别盯着参数表，刀具磨损那点事全在细节里
很多人觉得刀具磨损就是用久了自然磨钝，说白了就是摩擦，哪有这么简单。
磨损分好几种，前刀面的月牙洼，后刀面的磨损带，还有刃口的崩损，不同的工况出不同的问题。
前刀面磨损超过0.3mm必须换刀，后刀面磨损超过0.1mm，精加工根本扛不住。还有一个很多新手不知道的规律，线速度每提高10%，刀具磨损速率会提升30%以上，你为了赶产量提速度，看起来省了时间，其实刀具钱亏得更多。
机械加工刀具后刀面磨损实拍图
说实话，现在主流就两种路线，涂层硬质合金和陶瓷刀具。陶瓷刀具硬度高，耐高温，硬切削干车都没问题，理论上寿命是硬质合金的两三倍。涂层硬质合金呢，韧性好，碰到工件里有杂质，震动大也不容易崩。
行业内通常不说但实际都在做的妥协是什么？哪怕陶瓷刀性能参数好看，90%的批量生产线还是用涂层硬质合金。
为什么？陶瓷刀脆啊，你这批工件里混了一个带夹砂的，一刀下去刀头直接崩，废的不止这一件工件，搞不好刮坏了夹具刀座，耽误大几个小时生产，那点省下来的刀具钱，连零头都不够赔。碰到订单交期紧的时候，没人敢赌那点性能优势。
不同行业的磨损要求，差得能隔一座山
我干了二十年，碰到过的行业太多了，刀具磨损的要求，真的是八竿子打不着。
就说航空航天加工钛合金吧，钛合金强度高，导热性差得离谱，切削的时候90%的热量都堆在刀头上，刀头温度分分钟破一千度，普通刀上去，干个两三件就磨得不能用了。
前年我们给航天院所加工舱体壳体，一开始用普通的氮化钛涂层刀，一天换三次刀，尺寸波动还大。后来换了梯度氮化铝钛涂层，加上中心孔通冷气，直接能干18件，成本降了快七成，工人都念好。
换了家具行业呢？完全不一样。家具厂刨切密度板、颗粒板，里面全是木材自带的泥沙，还有粘板材的胶，刀具磨损都是磨料磨损，拼的就是刃口的耐磨性能，对韧性要求反而不高。
之前本地有个中小家具厂，原来用普通高速钢的刨刀，工人每天下班都要拆下来磨一遍，停机半小时，耽误产量。后来听我的换了金刚石涂层的薄刨刀，好家伙，整整半个月不用磨，一开始老板嫌贵，一把刀贵三倍，算完账笑了，一个月省下来的停机和磨刀人工费，够买十把刀。

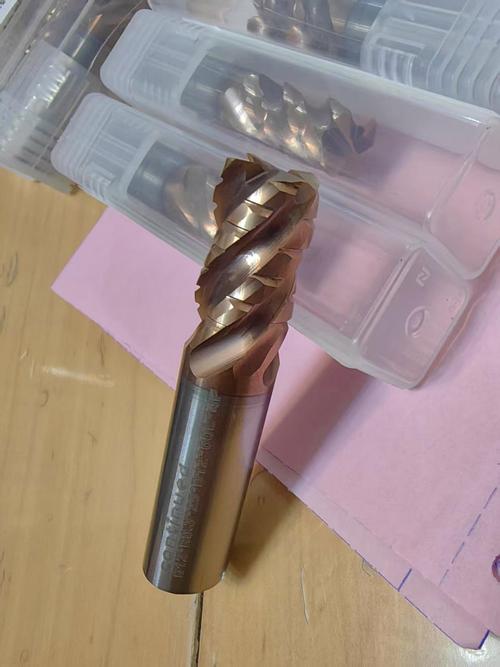

加工钛合金后磨损的硬质合金刀具实拍
新趋势下面藏着看不见的暗礁
新趋势下面藏着看不见的暗礁
现在都喊智能制造，进口替代，好多厂家推在线监测刀具磨损，还有好多国产刀厂抢进口刀的市场，看起来热热闹闹。
不过话说回来，有个行业内不愿公开说的难题，就是标准滞后得太离谱了。现在通用的刀具磨损极限标准，还是上个世纪九十年代定的，只给了一个笼统的磨损量极限，根本不分粗加工、精加工，不分不同工件材料的要求。
很多小厂买国产刀，一用说达不到寿命，其实是拿进口刀给不锈钢的寿命标准，拿去切淬硬钢，能一样吗？错配了工况，骂国产刀不行，真的冤。
还有那些在线监测设备，厂家说准确率能到99%，实际放到车间里，切削液喷得到处都是，机床本身震动大，传感器采集的数据全是噪音，十次有三次误报警，要么就是磨穿了都没测出来，好多工厂装了之后半年就拆了，变成应付检查的摆设。
绿色制造现在喊得凶，要求回收刀具重磨，好多小厂重磨工艺不到位，重磨之后的刀，磨损速率比新刀快一倍，根本没法用在精加工，最后还是当废铁卖了，说环保其实都是做样子。
我每天在车间转，碰到好多刚出校门的工艺员，拿着参数表跟我掰扯，我就跟他们说我师傅传我的一句土话：宁换十把刀，不扛半分磨。
你省那一把刀几十上百块钱，出了废件，赔的钱是几十倍，耽误的交期更是买不回来。刀具磨损这玩意，理论讲得再漂亮，不如你多拆几次刀，多摸摸磨损带，记下来自己工况的规律。对吧？
对了，你们车间有没有碰到过那种，参数全对，刀也没问题，就是莫名其妙异常磨损的邪门事？
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：老钳工聊刀具磨损：那些车间里没写进教科书的干货
文章链接：https://m.yxqcspc.com/15029/
![Avatar photo]()
优选商贸网（www.yxqcspc.com）
