2026-09-12 19:10:50 分类：商机
上周三一大早，调度老张一头撞进我办公室。
脑门上的汗顺着安全帽带往下滴。
“老陈，出事了，近海那个风电客户的汽轮机叶片，进汽边冲蚀掉一块，七天后就要装船，外协铸件要两周，你说怎么办？”
放十年前，这就是个死局。要么赔违约金几十万，要么眼睁睁看着客户跑掉。
但那天我指着车间角落那台落了点灰的激光设备说，急啥，我们自己修。

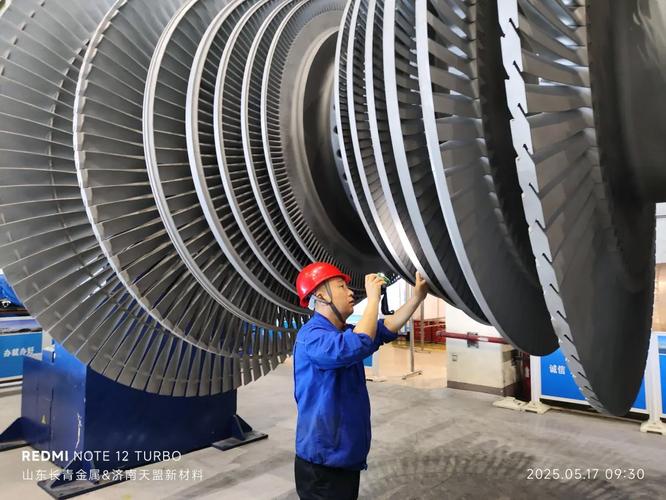

工厂车间增材制造修复汽轮机叶片现场
别吹概念，我们玩的就是实打实的参数
很多人听大厂发布会说增材制造，觉得就是高大上的黑科技。
说白了不就是一层层堆材料堆出零件吗？和蒸馒头一层一层摞面，本质没差。
但要堆得能用，就几个硬参数卡死你。
我们常用的激光送粉熔覆，搭接率必须卡在30%到40%之间，低了会出沟，高了会堆太厚，后续磨床加工量翻三倍。
金属SLM打印，光斑直径通常控制在20μm到100μm，做小零件精度高，做大零件根本打不起，速度慢到你想哭。
还有热输入，我们修碳钢零件，线能量一般控制在每毫米100J到200J，高了会裂，低了熔不透，用不了三个月就掉块。
现在主流两条路线，一个是SLM，一个是送粉激光熔覆，谁好谁坏？
SLM精度高，能做带复杂内腔的轻量化零件，比如航空发动机的冷却叶片，但是设备贵，大零件做不了，超过500mm的工件，你找得到几个能打的设备？价格百万起，不是谁都玩得起。
送粉熔覆就糙一点，精度差个零点几毫米，但是能现场修大零件，十几米的曲轴都能堆，设备几十万就能拿下，成本差十倍都不止。
说实话，行业内不说但都在做的妥协是什么？
很多厂商宣传自己全工序用SLM量产，其实非配合面全是送粉堆完再机加，省多少成本？省一半都不止。
金属增材制造SLM设备加工腔内部结构
不同行当用，要求天差地别
不同行当用，要求天差地别
就说我们接过的两个活，你就能明白差在哪。
第一个就是开头说的风电叶片维修。
客户要求不高，只要耐磨，尺寸对，能过得去探伤就行。
我们用硬质合金粉末堆，堆了1.2mm深，120mm长，总共花了8小时。
做完去应力退火，磨床跑合一小时，尺寸公差控制在0.02mm以内，总耗时不到三天。
换叶片要十几万，我们收八千，客户乐得直接拉走，这不香吗？
第二个活是本地家具厂的定制雕花模具。
人家要推新的中式实木家具，先试销五百套，开钢模要五万块，成本摊下来每套一百块，卖不出去全砸手里。
我们用树脂增材直接打印模具，表面喷一层耐磨涂层，总造价不到一千块，三天出货。
人家卖爆了再开钢模，试错成本直接降到原来的五十分之一。
你看，一个拼强度拼耐用，一个拼便宜拼速度，需求完全不一样，增材制造的用法就完全不一样。
哪有什么包打天下的新技术？不过是适配需求罢了。
风口上的暗坑，行内人很少往外说
这两年增材制造火，进口替代，绿色制造，全往这凑。
国内设备做得确实越来越好，原来进口SLM设备大几百万，现在国内厂商同款性能，一半价格拿下，很多中小企业也敢碰了。
原来废了的零件直接回炉，现在修一修就能用，省多少钢材多少电，确实是绿色。
但是有个事儿，行内没人愿意公开说。
那就是标准严重滞后，全靠厂家自己摸。
增材做的受力零件，内部孔隙、残余应力，怎么检测？怎么判定合格？
现在没有统一的国标说死，多大的孔隙在什么位置算不合格？残余应力超过多少不能出厂？
全看各家自己的内控标准，出了问题全是扯皮。
我前年给一家改装车厂做了十台前避震支架，出货前我们自己检测，孔隙率不到0.5%，符合我们的标准。
结果有一台跑了一年多，越野冲坡断了，客户说我们质量差，我们说他超载改悬挂，扯了快半年，最后赔了几万块了事。
真的，没有标准背书，哪怕你做得没问题，出事儿就是你的锅。
我在车间摸了22年机床，见了太多新技术来来回回。
有句话我常跟徒弟说：“不管啥新技术，能解决问题不瞎扯淡，就是好技术。”
增材制造也一样，不是拿来凑PPT吹牛逼的，是拿来补窟窿、省钞票的。
你用过增材制造碰过啥稀奇古怪的坑？过来唠唠。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：车间老炮聊增材制造：好用却藏坑的实操干货
文章链接：https://m.yxqcspc.com/15435/
![Avatar photo]()
优选商贸网（www.yxqcspc.com）
