2026-10-01 07:49:00 分类：商机
上个月早班刚换完工作服，走廊里就炸了锅。
班长老王拎着个齿轮冲我跑过来，脸都绿了。
“老陈，这批给风电做的套圈，硬度又不够。客户要退单，十万块的货砸手里了。”
我蹲下来翻了翻齿轮的渗碳层，心里透亮。
又是渗碳炉的锅。三年前老板贪便宜，找了个小厂家翻新的旧炉，当时省了二十万，现在一年赔的都不止这个数。
藏在渗碳炉里，厂家不会说的门道
很多人觉得渗碳炉不就是个烧火的箱子？哪有那么多讲究。
其实差一点，出来的活就能差出十万八千里。
渗碳本质就是把碳原子渗到工件表层，提高硬度和耐磨性，核心就三个事：炉温准不准，碳势稳不稳，密封好不好。
碳势波动超过0.3%，出来的工件硬度要么不够要么过脆，容易断。炉温均匀性差超过10℃，同炉出来的活一半合格一半不合格。连续干活能不能撑住800小时无故障，决定了你赶订单的时候会不会掉链子。
现在市面上主流就是两个路线：气氛渗碳和真空渗碳。
很多厂家吹真空渗碳，说干净变形小，什么都好。价格比气氛渗碳贵三分之一。
说实话，真不是所有厂都适合。真空渗碳对小工件、薄工件来说，很容易渗碳过度，边角脆得像饼干。而且真空炉的维护成本一年就得几万，小厂根本扛不住。
那气氛渗碳呢？确实便宜，积碳多，要定期清炉。
不过话说回来，行业内通常不说但实际在做的妥协是什么？
很多小厂家给你报真空渗碳炉的价格，比正规厂家气氛炉还便宜。你以为捡着漏了？其实人家把核心的碳控系统换成淘汰款，加热管用二手翻新的，炉壳薄三个厚，你拿到手用半年，温度掉的厉害，碳势飘得没边，找过去人都不一定理你。

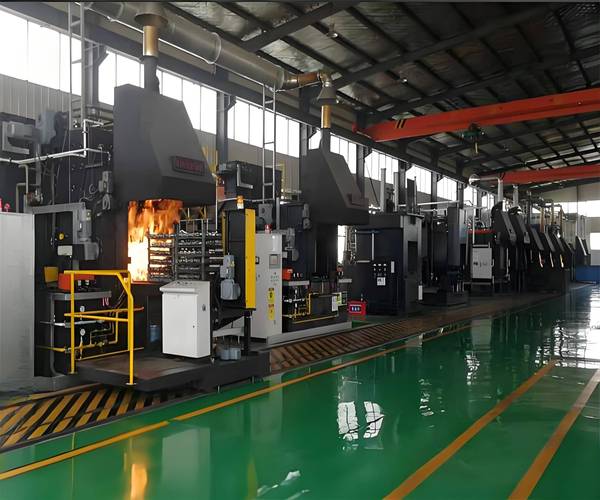

热处理车间连续式渗碳炉生产现场
不同行业的差异化要求，外行根本看不懂
前几年给本地一家自主车企做配套，人家要每天出三吨汽车半轴，渗碳层要求1.2到1.5毫米，合格率要稳在99%以上。
我们找的国内一线渗碳炉厂家，做的连续推杆式气氛渗碳炉，人家专门给我们调了进料速度，每12分钟进一炉，碳势稳定在0.8%，多少年了，合格率从来没掉过99%。
这就是适配。换做风电行业，要求完全不一样。
去年我们接了一批直径1.2米的风电轴承套圈单，要求渗碳后变形量控制在0.1毫米以内。
这种大工件，连续炉根本塞不进去，只能用台车式渗碳炉。渗碳炉厂家给我们专门改了缓冷段的降温速率，要求每小时降温不超过8度，慢慢冷下来，变形量就卡得住。最后出来的活，变形量都在0.08毫米以内，顺顺利利交了货。
你看，同样是渗碳炉，汽车走量要的是稳定效率，风电做大件要的是变形控制，厂家能不能给你量身改，这才是本事。很多小厂家只会卖标准炉，你要改一点就加几倍的钱，坑死人。

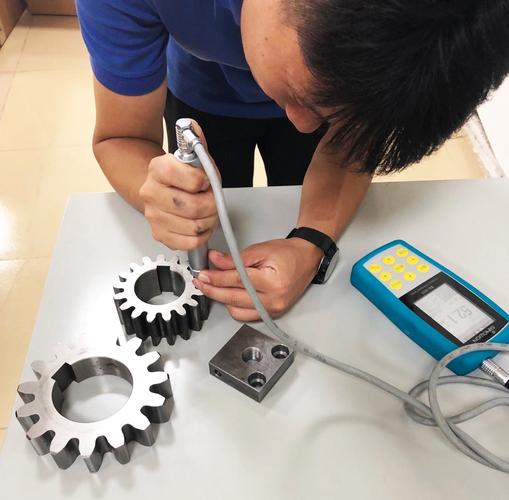

渗碳处理后汽车齿轮硬度检测现场
进口替代风口下，藏着不少看不见的暗礁
进口替代风口下，藏着不少看不见的暗礁
这几年进口渗碳炉贵得离谱，很多国内渗碳炉厂家起来了，做的东西真不比进口差，价格只有进口的一半不到，不少厂都换了国产的。
还有绿色制造的要求，以前都用甲醇滴注，现在很多厂家都改了丙烷直接裂解，氮氧化物排放直接降了七成，符合环保要求，不用怕查。
但是行业里有个不愿公开说的事，很少有人提。
现在我们国家渗碳炉的通用标准还是二十多年前定的，那时候国内做的都是普通农机零件，要求低，标准里对碳势波动的要求是不超过1%就合格，放在现在，做高端汽车零部件要求都得0.5%以内，做风电轴承要0.3%以内，远高于旧标准。
很多小厂家就卡着这个旧标准做，卖给你，你拿到手做普通活没事，一做高端活就不合格，你去说理，人家说我符合国家标准，你能怎么办？
这个就是标准滞后带来的风险，没人会在卖货的时候给你说这个。
我今个蹲在炉门口抽烟，看着维修师傅换加热管，就想起刚进厂的时候师傅说的那句土话：
“买炉子，选厂家，别光看墙上贴的合格证，要蹲在炉边摸三天温度。”
对吧？多少人买渗碳炉，只看报价，只看厂家吹的参数，从来不去人家已经交货的用户车间转一转，试试炉，不踩坑才怪。
你们这些年选渗碳炉厂家，都踩过什么离谱的坑？不妨出来唠唠。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：渗碳炉厂家：干热处理20年老师傅掏心窝的选炉经验
文章链接：https://m.yxqcspc.com/16950/
![Avatar photo]()
优选商贸网（www.yxqcspc.com）
