上周三早班，质检小吴叼着包子拍我后背。”张工，过来看看，出事了。”

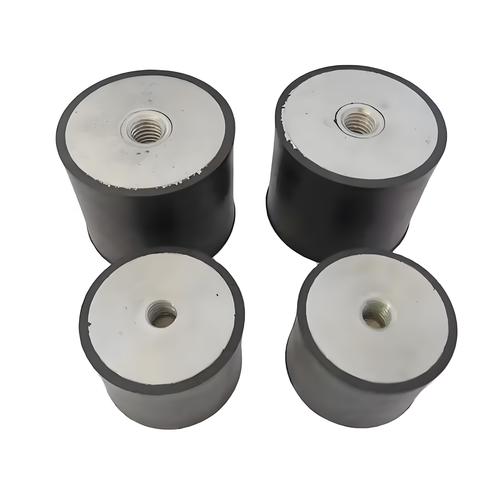

我放下扳手走到压机边，堆在地上的汽车减震橡胶套，抽了10件，有三件腰径超了0.12毫米，装配工位卡不上，整批2000件全得堵。
查了炼胶门尼，没问题。压机温度压力，全对。最后拆模具下来打三坐标，哦，模腔缩量做小了0.08毫米。
这锅，得橡胶模具厂家背。很多人觉得橡胶模具不就是挖个洞的铁疙瘩？错了。这东西是橡胶制品生产的根，模子不对，你再调工艺都是白搭。
藏在模腔里的门道
橡胶硫化完冷却会收缩，这个是常识，但留多少收缩量，全是橡胶模具厂家吃饭的本事。
我干了20年，摸出来的规律：天然橡胶做减震件，常规收缩率留2.1%，丁腈橡胶做油封，留2.3%，高透硅橡胶做母婴用品，得留3.2%，差0.5个点，尺寸就飞了。
现在主流开模有两条路，一条是CNC直接拉荒铣削，一条是电火花成型。
CNC快，一套模三四天就能出，成本比电火花低三成，但复杂型腔的接刀痕藏不住，打出来的橡胶件必然带飞边，修边能把工人修疯。
电火花呢，纹理均匀，脱模顺，飞边少，但是工期多四五天，价格贵一截。
说实话，这里有个行业内通常不说但实际在做的妥协。客户压价压得凶，小单又赚不到钱，很多厂家嘴上说给你做全电火花，其实就是CNC开完，拿砂纸蹭两下纹路，糊弄外行。
前几百模你看不出问题，打个两三千模，模腔磨损快，尺寸直接飘，那时候你找过去，人家说你炼胶配方变了，甩锅甩得干净。谁都不说破罢了。
不同行业的要求，天差地别
汽车行业做密封件，对公差的要求能卡到头发丝。去年我们接了某新势力车企的车门密封条订单，要求密封间隙不能超过0.03毫米，不然高速漏水。
一开始找了个小厂家开模，报价比大厂家便宜一半，我当时就捏了一把汗。开回来一试，10件里6件尺寸差0.05毫米，淋雨测试全漏，整批单差点黄了。后来换了东莞那家专门开汽车橡胶模的，人家开模前先拿我们的炼胶料试三次收缩率，模腔每个点都走三次三坐标，一套模贵了四千块，拿回来一次就过了。
换到母婴行业，要求又变了，核心是卫生。前年有个朋友找我帮忙开硅胶奶嘴的模，要求过FDA检测，内表面不能有任何接缝藏奶垢。
一开始找了浙江那边小厂，做的拼模省成本，内表面有一条几乎看不见的拼缝，第一次送检测，奶垢残留超标，直接打回来。后来找了做医疗级模具的厂家，做一体型腔，电抛到Ra0.01，价格贵了一倍，一次就过了。
风口下藏着看不见的暗礁
现在都讲进口替代，原来做高端橡胶模，都找日本、台湾的厂家，一套模十几万，等两三个月。
现在国内山东、广东这边做的好的橡胶模具厂家，精度不比进口差，价格只有三分之一，工期少一半，很多主机厂都转国产了，这是好事。还有绿色制造，现在要求模具钢材不能带六价铬，很多厂家都换了无铬镀层，符合出口要求。
不过话说回来，有个事儿行业内没人愿意公开说。
现在橡胶模具的收缩率标准还是十几年前的旧国标，只给了一个宽泛的范围，根本没考虑现在各种新牌号的橡胶，还有不同厂家的炼胶配方差。
同一个牌号的丁腈橡胶，你拿A厂的炼，收缩率2.2%，拿B厂的炼，能到2.7%，差了0.5个点。大厂家有自己的数据库，开模前会拿你的料试一次，小厂家哪有这成本，全靠老师傅拍脑袋蒙。
蒙对了皆大欢喜，蒙错了，全是你的锅，说你料不对。这个就是标准滞后带来的风险，吃了亏你都没地方说理去。
今天早上我还在机床上磨那个不合格的模腔。干了20年，我总结了一句土话：模子差一丝，产品差一寸。
选橡胶模具厂家，别光看报价，便宜那几千块，最后亏的是几万块的订单，对吧？
你们干橡胶这行的，有没有碰到过模具坑，来回改三四次还不行的事儿？不妨出来唠两句。
