上周刚开完质量评审会，一肚子窝火。
客户退了一批给航空配套的涡轮叶片，说叶根型面公差超了0.02mm，我们车间用万工显挨个卡，全合格。
折腾了一天，拉去厂部那台新三坐标扫了一遍，才看出来问题——叶根那个弧度，靠近法兰的地方歪了0.03mm，普通量具根本够不着那个死角。
你说这东西邪门不？以前没三坐标的时候，我们靠样板塞尺也干了一辈子活，现在高端一点的订单，你没有这玩意儿，人家连标书都不让你碰。
三坐标到底牛在哪儿？坑在哪儿？
说实话，原理说穿了也不复杂，就是靠探针在X/Y/Z三个轴上动，捕捉工件表面的坐标点，再算出尺寸形位公差。
现在最高精度能做到0.3μm，什么概念？头发丝直径的三百分之一。咱们普通机械加工车间用的桥式三坐标，常规精度是2μm+2L/1000，对付大部分工件已经够了。做大型风电、航天结构件的龙门三坐标，常规最大行程能做到5000mm，整段舱段放进去直接测，不用拆分。
现在市面上主流分两种，接触式和非接触式。接触式就是带个红宝石探针，挨个碰工件，慢，对软工件容易压出痕，但是准，哪怕是曲面也能稳得住。非接触式靠光学扫描，哗哗一分钟扫几万个点，快，不用碰工件，但是碰到镜面、黑色吸光工件、半透明工件，误差能飘出去好几个微米。
行业内通常不说但实际在做的妥协是什么？很多厂家对外吹非接触式已经全面替代接触式，实际接公差要求0.01mm以内的订单，都会偷偷用接触式再复核一遍。效率降点没关系，总比出货被退回来强。

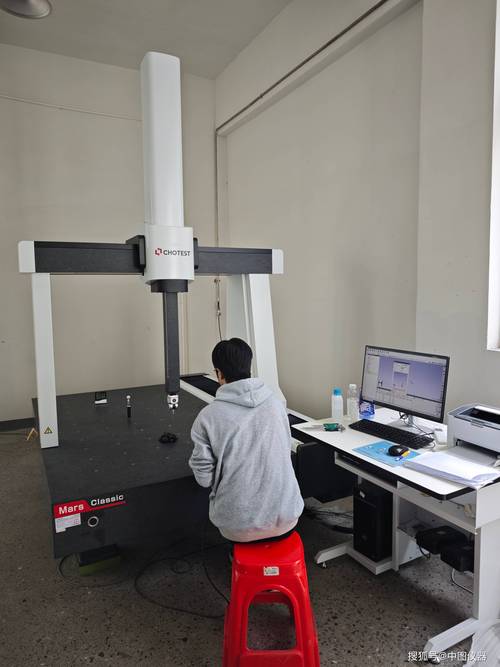

车间桥式三坐标测量机操作实拍
不同行业用，差得不是一星半点
前几年给国内新势力车企做过车门覆盖件模具，要求整个型面公差不超0.05mm，就为了车门装完缝隙能控在0.8mm到1mm之间，差一点，跑高速漏风异响，客户直接骂娘。
我们那时候测，要求每20mm就要扫一个点，整副模具跑下来四百多个点，少一个都不能交差。徒弟刚上手的时候偷懒，少打了三个拐角的点，结果模具拉过去装配，缝隙差了0.3mm，回来改了三次，还赔了两万多的误工钱，那徒弟心疼了大半个月。
再说航天的大尺寸结构件，四米多长的舱段框，一般桥式三坐标根本放不进去，得上龙门三坐标。而且这个活对环境挑得离谱，车间温度必须控在20±1℃，我算过，铝材线膨胀系数是23.5e-6，差一度，四米长的工件就能出0.094mm的热变形误差。
之前夜班空调跳了闸，没人发现，温度升到24度，测出来框的平面度超了0.05mm，整备组都准备回炉重铸了，我赶过去让他们开空调等了俩小时，再测，啥事没有，差点造了天大的浪费。

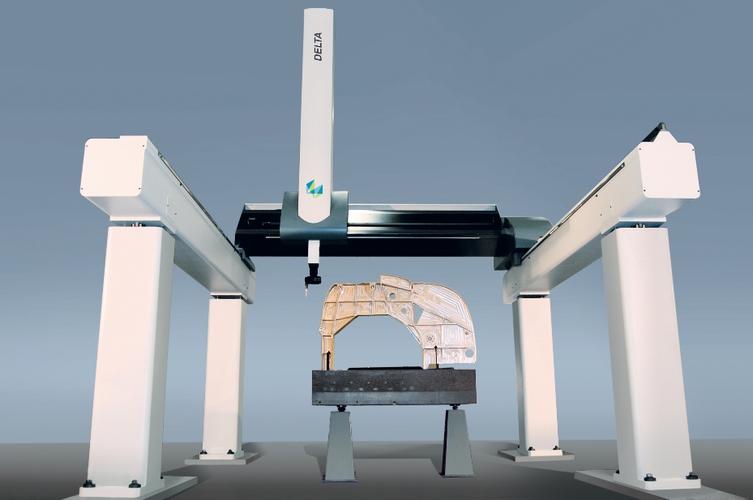

龙门三坐标测量大型航空结构件现场
进口替代风头上，藏着看不见的暗礁
进口替代风头上，藏着看不见的暗礁
现在国产三坐标做得越来越好了，同精度的，价格比进口品牌便宜一半还多，很多中小企业都换了国产，省下来的钱添两台加工中心不好吗？
不过话说回来，行业内有个不愿公开说的难题。就是标准滞后。
现在新出的零件五花八门，折叠屏的铰链异形曲面，新能源车的一体压铸后纵梁，很多复杂结构都是原来的测量标准没覆盖到的。你测出来的公差结果，国产机器和进口机器用不同算法，出来差个零点几微米，客户直接认进口的结果，哪怕你精度其实完全达标了，人家也说你不准，没地方说理去。
还有说智能制造，全自动化无人测量，说出来好听，车间那工况，油雾大，灰尘多，光栅尺天天沾油沾灰，厂家样本上写十年寿命，实际干车间满负荷的活，五年就得换，一根光栅尺换下来大几万，这笔钱很多老板买机器的时候根本没算进去，到时候换的时候心疼得直抽抽。
我干了二十年，总结一句土话：三坐标靠人养，不是买过来就万事大吉。
你买再好的机器，天天温度飘得厉害，探针碰了不校，灰尘不擦，导轨不保养，用不了两年精度就歪得没边。
你们车间有没有过三坐标测量扯不清的奇葩事？过来唠唠。
