上个月刚上班，质检组小李就摔了份报告在我办公桌上。
客户退回来的盾构机刀盘法兰，焊完机加工后变形超了0.8毫米。
甲方要求的公差是0.3毫米，整活的小伙子还嘴硬，说不影响用。
影响用？人家盾构机要在地下挖几十公里，差一毫米刀盘转起来偏磨，半年就得换，这个锅谁敢背？
变形的根子，没人愿意给新手讲透
很多新手刚进车间，觉得焊接就是把两块铁融在一起。
哪知道熔池那一块，温度能飙到1500℃以上，周边的铁还是凉的。
热胀冷缩，等熔池冷却凝固，它要收缩，旁边的凉铁拽着它不让缩，这不就攒下应力了？
这个应力能有多大？说出来吓新手一跳，最高能到每平方毫米210兆帕，比不少普通钢材的屈服强度都高。

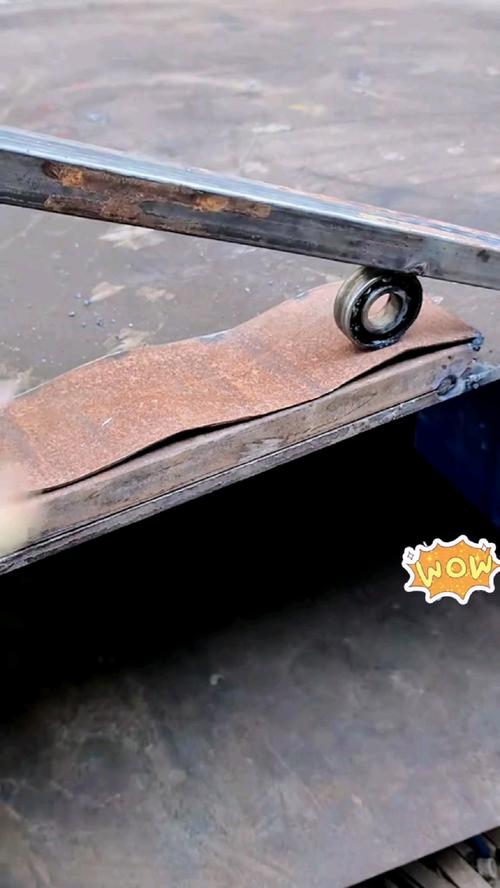

就拿1米长的4毫米薄板来说，焊完顺着焊缝方向，能硬生生缩掉2到3毫米。
不信你去车间随便找块焊完没校形的薄板量，差不了多少。
现在控制变形，主流就两条路。
一条是焊前预置反变形，焊前把工件故意掰成和变形方向相反的角度，等焊完收缩，刚好归位。
另一条是焊后去应力校正，要么扔炉里整体热处理焖几个小时，要么用火烤局部，慢慢敲回来。
说实话，行业内通常不说但实际在做的妥协，我今天讲出来。
批量生产的时候，有几家能给你做整体热处理？
一片结构件热处理大几百，一万件就是几十万，成本堆不起，交期也等不及。
大多都是反变形做个七七八八，焊完用锤子敲两下，变形超差不太多，就拉去机加工吃刀找补。
只要最后成品公差合格，没人会追着你问有没有做全流程去应力。
对吧？
不同行当，对变形的容忍度差得离谱
我干了20年，碰过各行各业的活，要求差得真不是一点半点。
就说工程机械的大结构件，比如挖掘机12米长的动臂。
前年我们接了一批出口单，新来的工艺员留收缩量留错了。
焊完一量，整整短了8毫米，客户要求总长公差不超5毫米。
最后没办法，只能在中间切开，接一截再焊回去，前前后后亏了三万多，还差点误了交期。
这种活，其实公差放得宽，几毫米的误差都能接受，只要不影响后续安装就行。

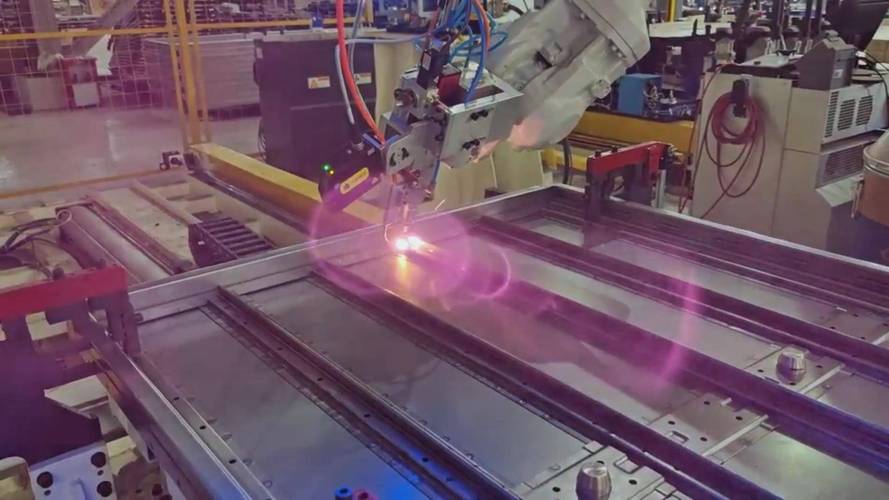

换新能源汽车的电池包铝托盘试试？
人家要求变形量不能超0.2毫米。
为啥？因为托盘要贴密封胶条，变形超了，胶条压不严，跑起来进水短路，那就是大事故。
上个月隔壁园区一个小厂，接了十万台的订单，图便宜用了新手调机器人参数，没做反变形。
整批货拉过去检测，80%变形超差，直接全退，老板差点把厂子卖了还债。
不过话说回来，要求高的活，钱也给到位。
同样一吨活，电池包托盘的利润是工程机械结构件的三倍，要求严也正常。
新设备进来了，老问题还在卡脖子
现在都讲智能制造，车间里都换机器人焊接了，很多人说变形问题解决了？
哪有那么容易。
机器人只会按程序走，反变形留多少，应力怎么放，还得老师傅调程序。
我见过不少新工厂，花大几百万买了进口机器人，结果焊出来的活变形比手工焊还大，就是没人懂调变形参数。
行业内不愿公开的难题，其实就是标准滞后。
现在我们用的变形公差标准还是二十多年前编的，只说成品允许多大变形，没说不同材料不同焊接方法该怎么控制。
出口欧洲的活，人家的标准比我们细十倍，很多小工厂按国标做，到了港口被退回来，运费都亏不起。
现在搞绿色制造，要求少打磨少校形，少浪费材料，变形控制不好，一块工件焊完要磨掉好几毫米，这不就是浪费？
不少厂现在用有限元模拟提前算变形，听起来高大上，实际和现场做出来的差多少？
少说有10%到15%的误差，最终还是得老师傅手动改。
我干了一辈子焊接，总结出来一句土话。
“焊接变形别靠焊完救，七分留量三分焊”。
啥意思？焊前把收缩量留够，反变形做足，比焊完敲敲打打烤半天有用多了。
那些总想着焊完再校正的，十有八九要亏成本。
你有没有碰到过，所有参数都对，焊完莫名其妙变形的邪门活？
评论区唠唠呗。
