去年三伏天，浙江温州那个做活性染料的老板，车直接堵在我们厂大门，拽着我们售后班长就要说法。
他那新上的储料罐，才用三个半月，焊缝漏了。半罐染料顺着缝隙流进污水池，整池污水直接超标，连带着前一批订单的料都废了，前后赔了快八十万。
谁能想到，这么大的锅，出在一个没人在意的储料罐上。
藏在钢板里的门道，没人主动说
储料罐说白了就是个装东西的铁盒子？错。
差一毫米，就是天差地别。
说三个圈内人都懂，外人很少知道的硬数字。
第一个，钢板负偏差，国标允许的最大负偏差是0.3mm，很多小厂家拿货，专门找0.8mm负差的便宜钢板，标称10mm厚的板，实际只有9.2mm，承压能力直接降了快三分之一。
第二个，焊缝余高，正规要求必须控制在0.5mm到1.5mm之间，超过2mm，应力集中就翻一倍，用不了两年就裂。
小厂家图快，焊完不打磨，余高直接干到3mm以上，看着结实，实际上就是埋了个定时炸弹。

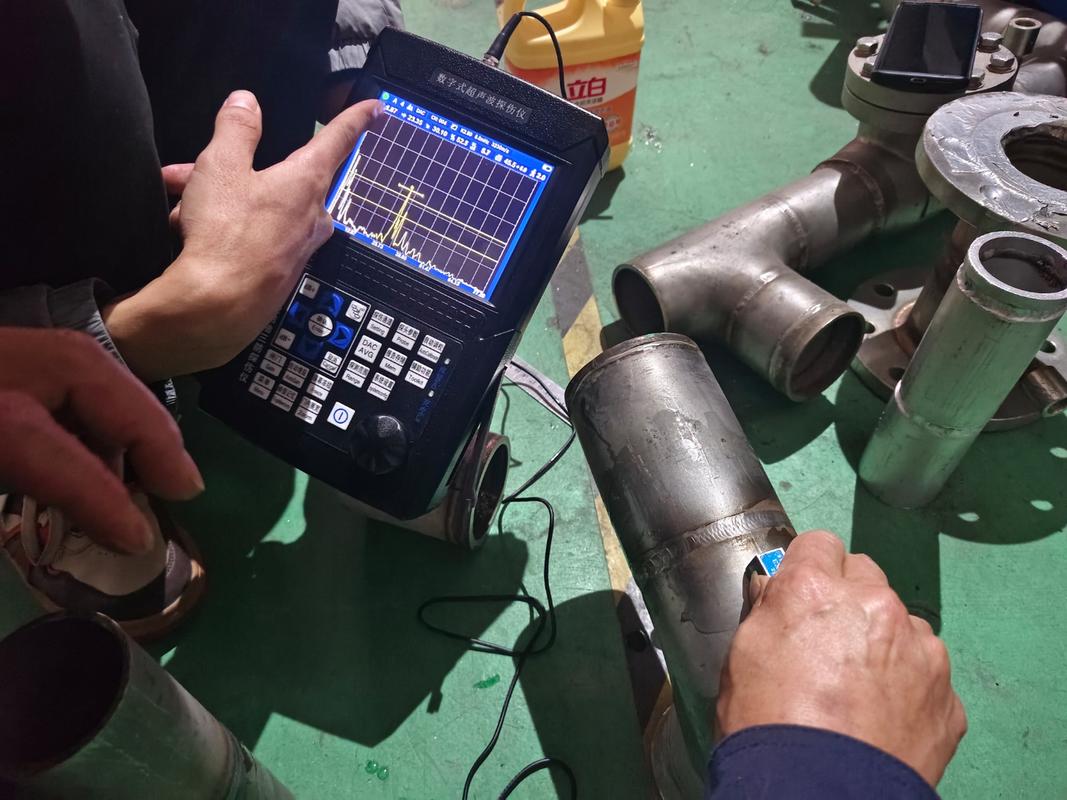

第三个，探伤比例，正规储料罐厂家，承压储料罐的A类缝都是100%UT探伤，小厂省成本，只探10%，漏一个气孔，就是日后漏料的源头。
现在主流的材料路线，就是304不锈钢和316L不锈钢，316L耐腐性好，但是比304贵快三千一吨。
说实话，行业内通常不说但实际在做的妥协，就是如果客户装弱腐蚀性物料，预算又有限，正规厂家会给你做内壁衬3mm的316L复合板，外壁用304，成本降了三分之一，性能也能满足要求。
黑心厂家不这么干，他们不告诉你，直接全用304，当316L卖，赚的就是这个黑心钱，出了问题就推说是你使用不当。
不同行业要求差十倍，选错厂家必踩坑
就说化工染料这个行当，刚才那个温州老板，就是贪便宜，找的小厂比正规报价便宜二十万，结果人家给他用的普通304，焊缝焊完没做酸洗钝化，酸性染料一泡，三个月就腐蚀穿了。
后来我们给他重新做罐，内壁做了喷塑钝化，焊缝余高控制在1mm以内，现在用了快三年，啥事没有。
再说食品精酿行业，去年山东有个做精酿啤酒的老板，找了个做化工储料罐的厂家改罐，省了几万块，做了个二十吨的储酒罐。
食品级要求内壁抛光粗糙度Ra要在0.8μm以下，那个厂家直接抛到3.2就交差了，焊缝坑坑洼洼，每次发酵都积杂菌，一罐酒发酵完发臭，前后亏了二十多万。
后来找我们改，重新抛内壁，把焊缝磨平，再也没出过染菌的事。
隔行如隔山，做化工罐的，根本不懂食品行业的无菌要求，储料罐厂家要是没做过对应行业的单，你再便宜也不能要。
进口替代风口下，藏着没人说的暗礁
这两年锂电、储能行业起来了，原来很多客户都买进口储料罐，现在都转找国内储料罐厂家做。
确实，现在国内厂家的工艺，不比进口差，价格还便宜一半，交期还快，这个是好事。
不过话说回来，这里头有个行业没人愿意说的难题，就是标准滞后。
现行的储料罐国标还是十多年前的老版本，那时候哪有什么锂电正极材料、储能相变材料这些新玩意？
新标准没更上来，很多厂家就照着旧标准做，旧标准不要求高温负压循环测试，很多厂家做完一次水压试验就发货，实际上锂电行业要求反复抽真空加120℃进料，旧标准做出来的罐，用不了一年，法兰就漏，焊缝就裂。
出了问题你拿国标去说理，人家还说符合国家标准，你没地方讲理去。
还有现在都吹智能制造，很多储料罐厂家说自己做了数字孪生智能罐，说白了就是贴了个二维码，扫出来能看参数，哪有什么实时监测应力腐蚀，都是吹出来骗噱头的。
我昨天还在车间帮徒弟调刨边机，干了二十年，我总结出来一句土话：储料罐不看重量看坡口，选厂家不看报价看刨边。
坡口开的深不深，刨边干不干净，直接决定焊缝焊的透不透，这是最基础的活，也是最见厂家良心的活。很多厂家为了省焊条，坡口开的浅，焊缝只焊了表面，里面都是空的，能用才怪。
你们干生产这么多年，遇见过储料罐厂家什么离谱的操作？不妨唠两句。
