上个月刚换好工作服拎着包要下班，销售部小周硬生生把我拽去了质量部。主机厂刚退回来三台六档变速器，台架跑不到七十八小时，三档就开始啸叫，要扣我们二十万的质量违约金。拆了壳体一件件查，硬度合格，精度够IT6，齿距偏差都在公差范围内。涂了红丹对上检验芯轴跑合，一打开我就乐了——接触区挤在齿根端面那一小块，不啸叫才怪。这锅，就是剃齿修形没调好背。

修形玩的就是那几丝料的门道

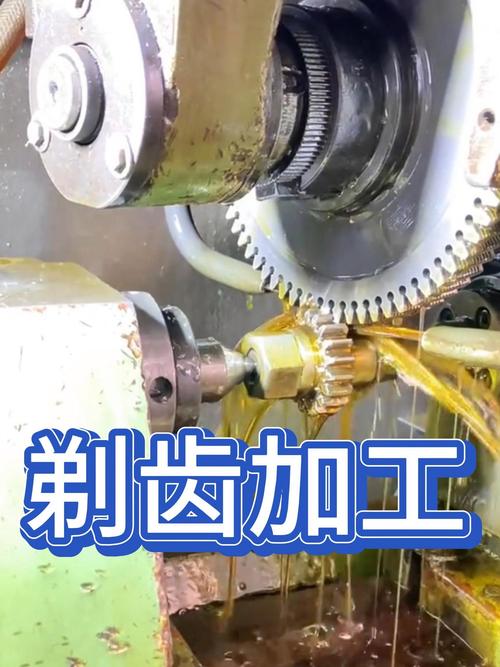

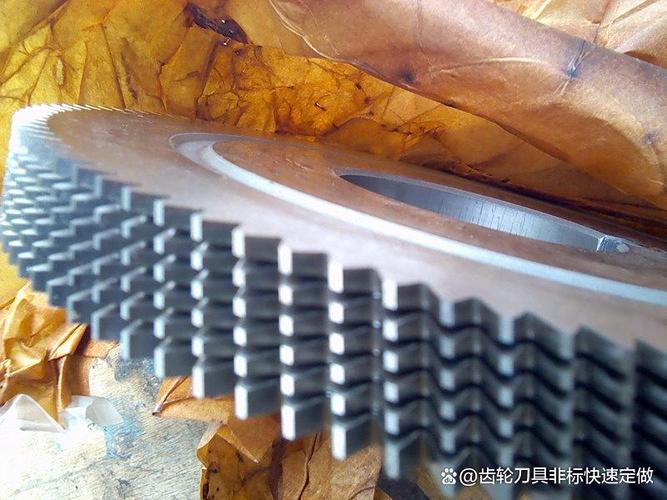

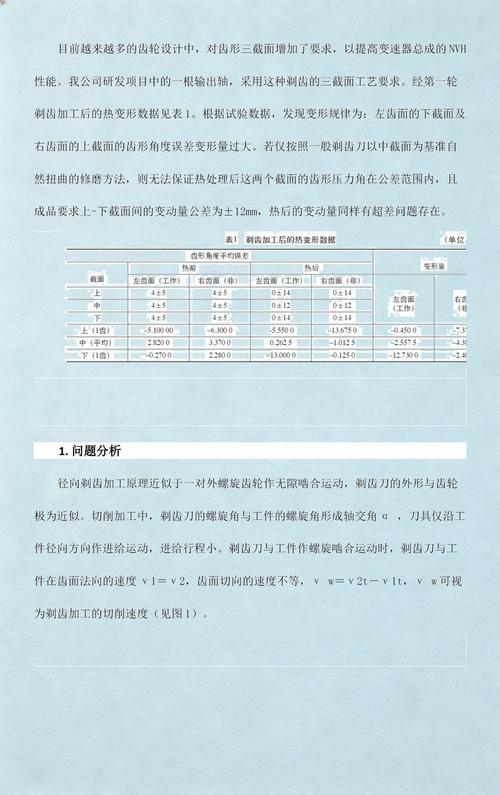

很多刚进厂的小孩以为，剃齿就是滚齿完光一刀提精度，修形就是随便把齿形鼓个包就完事。哪有这么简单。说白了，剃齿修形就是按照工况需求，在齿面、齿顶、齿端这些位置，多刮掉几丝料，给齿轮加载变形留余量，避免跑合的时候互相啃。说几个干了这么多年记死的数字，错一点都出问题。一般乘用车主减齿轮，齿向鼓形量要求就是0.015到0.025毫米，差1丝，噪音测试就能差3到5分贝，直接从合格变不合格。齿顶修缘的高度，行业默认是0.8到1.2倍模数，模数3的齿轮，修缘高度就是2.4到3.6毫米，修多了齿顶强度不够容易断，修少了一加载就顶齿干涉，噪音直接拉满。最后精修留量，最多只能留0.03毫米，多一刀，加工时间涨一倍成本上去，少一刀，粗糙度不够，用不了一万公里齿面就磨坏了。现在主流有两条路线，一种是数控剃齿机走程序修形，一种是成型剃齿刀修形。程序修形好啊，换产品改个参数就行，不用重新做刀，一套进口剃齿刀好几万，能省一大笔开模费。但是对机床精度要求太刁，导轨间隙大两丝，修出来的形直接偏出公差，每天都得调机。刀具修形稳，批量生产一万件，件差都不超半丝，寿命还长，就是改个参数就得重新开刀，周期半个月，钱还不少花。说实话，行业内有个不说出口的妥协。小批量新品开发，还有降本压得狠的订单，明明知道刀具修形稳定性好寿命长，百分之九十的厂都会先拿程序修形凑活。只要能过出厂台架测试就行，至于跑个三五万公里之后修形磨没了噪音上来，没人提前说破。

不同行业，修形的路数完全不一样

就说新能源汽车减速器，现在电机转速都能干到一万五转，对NVH的要求比燃油车狠太多。去年给某新势力做样件，一开始按燃油车的经验，把鼓形量设成0.02毫米，样件送过去NVH测试全挂，全机舱都能听到啸叫。后来我们把鼓形量往下调了0.005毫米，再加了0.1毫米的齿端倒坡，直接就过了。新能源的轴都是刚性连接，安装误差小，根本不需要那么大的鼓形量来补偿偏差，鼓大了反而中间接触应力太大，磨得快。再说说矿山工程机械的行走齿轮，那要求完全反过来。前年有个做矿用挖掘机的客户，一开始为了降本，把齿根修形工序砍了，原来要求修0.2毫米的根，他们直接做成直齿，结果卖出去三个月，断了十几台齿轮，全拉回来返修。矿用齿轮天天受冲击载荷，一踩油门就是好几倍的额定载荷，应力全集中在齿根位置，不修根，用不了多久就从齿根裂，最后直接断。改回原来的修形参数之后，再也没出过类似的问题。

风口底下藏着没人愿意说的暗礁

现在都喊进口替代，原来高端剃齿刀全是德国日本进口，现在国内做的也不错，碳化物分布均匀度差一点，寿命差个百分之十五，价格便宜一半还多，好多厂都换了，这是好事。还有在线检测修形，现在新机床都带，加工完自动测鼓形量修缘高度，不对自动补偿，省了好多人工检测的功夫，效率涨了不少。不过话说回来，有个行业不愿公开说的难题，现在的齿轮精度标准还是十多年前更的，只要求齿轮的综合精度，根本没对剃齿修形的参数公差做明确要求。行业默认鼓形量公差是±0.005毫米，好多小厂为了省成本，直接放宽到±0.01，甚至更宽，只要能过出厂的噪音测试，就能出货。用户买回去，用个两三年，修形磨没了，噪音变大齿轮磨损快，找过来索赔，拿国标说事，国标没写要求，只能扯皮。还有现在喊的绿色制造干剃齿，不用切削液，听起来环保，但是干剃齿的时候刀温高，刀具磨损快，换刀频率是湿剃的三倍，算上做刀的碳排放，到底是不是真的绿色，没人算得清，也就喊喊口号，真正批量用干剃的，没几家。我干了二十多年齿轮，一句经验土话送给大伙：修形多刮一丝，不如少错一厘。哪有什么完美的修形曲线，贴合你自己做的产品工况，参数方向对，差个一丝半毫其实都能调，最怕为了降本乱改参数，方向错了，再完美的工艺也出不了好活。你们厂里有没有过为了降本砍修形工序最后翻车的事？有空一块唠唠。
