上个月刚处理完一个客诉，山东风电场过来的人，拉着半吨重的断螺栓堵在车间门口。

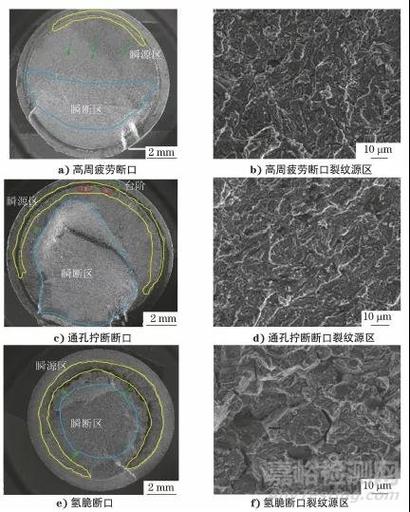

那螺栓断在根部，齐整整的口，不是冲击断的，是疲劳拉断的。
客户总工拍着桌子说，你们按国标扭的力矩，怎么运行18个月就断了？
我摸了断口，抬头就问，你们现场扭的时候，温度多少？
那天零上五度，风还大，扭完不到半小时就下霜了。
懂行的人已经反应过来了。
预紧力不对。
书本没说透的，都是一线踩出来的坑
螺栓预紧力说白了，就是拧紧之后，螺栓自己先憋着一股劲，把两个连接件死死压在一起。
外力没来的时候，劲都存在螺栓里，外力来了，只要不超过预压的合力，连接件就不会松，不会晃，不会来回磨。
早年间我们拉着材料所做过试验，M16的8.8级螺栓，正确控制预紧力之后，抗疲劳寿命比预紧力不合格的，高27倍。就这么夸张。
预紧力只要差10%，螺栓整体寿命直接掉一半。这个数字，翻遍大学教材也没几个提。
还有，如果预紧力超过螺栓屈服强度的90%，不出三年，螺栓就会发生蠕变，原本攒的劲会慢慢漏光，松垮只是早晚的事。
现在主流的两种控制方法，扭矩法和扭矩转角法，各有各的说法。
扭矩法快，拿个扭矩扳手卡好刻度，一下完事，适合批量流水线赶产能。但误差大到离谱，螺纹上沾一点灰，润滑油粘度变一点，预紧力差个30%都是常事。
扭矩转角法准，先预扭消除间隙，再转固定角度拉紧，误差能控制在10%以内，但费时间，要专用的智能工具，小厂一算成本，转头就放弃。
说实话，行业内有个不说但都在做的妥协。
很多主机厂明明知道扭矩法误差大，还是要求供应商用。降本啊，一套智能扭矩转角工具大几万，一条线十几台就是上百万，出了问题，还能推给现场安装操作不当，把风险甩给下游和终端，自己先把账面成本降下来。摆不上台面，但都是实际操作。
不同行业的要求，差的能有十万八千里
就拿风电来说，轮毂和主轴连接的大螺栓，预紧力差不能超过5%，必须拉到设计值的90%左右，不能多不能少。
开头那个案子，就是安装队图省事，没测当天气温下的摩擦系数，冬天润滑油粘度高，摩擦系数降了，扭矩卡对了，预紧力直接超了屈服，不到两年就蠕变松劲，交变载荷来回拉，直接断了。最后赔了小两百万，才把事情平了。
换新能源汽车的电池包，要求完全反过来。
去年珠三角一个电池厂找我过去，他们箱体连接用的铝合金螺栓，预紧力按老经验给，结果10%的箱体密封不良返厂，拆开看，都是预紧力太大，把铝合金接合面压溃，密封胶都挤出来了，防水直接失效。
后来我们把预紧力整体降了12%，不良率直接掉到0.2%以下，光返工费一年省几百万。你说神奇不神奇。
说白了，没有通用的预紧力标准，都是看你用在什么地方，受什么载荷，才好定数。
新工具来了，老问题还是没解决

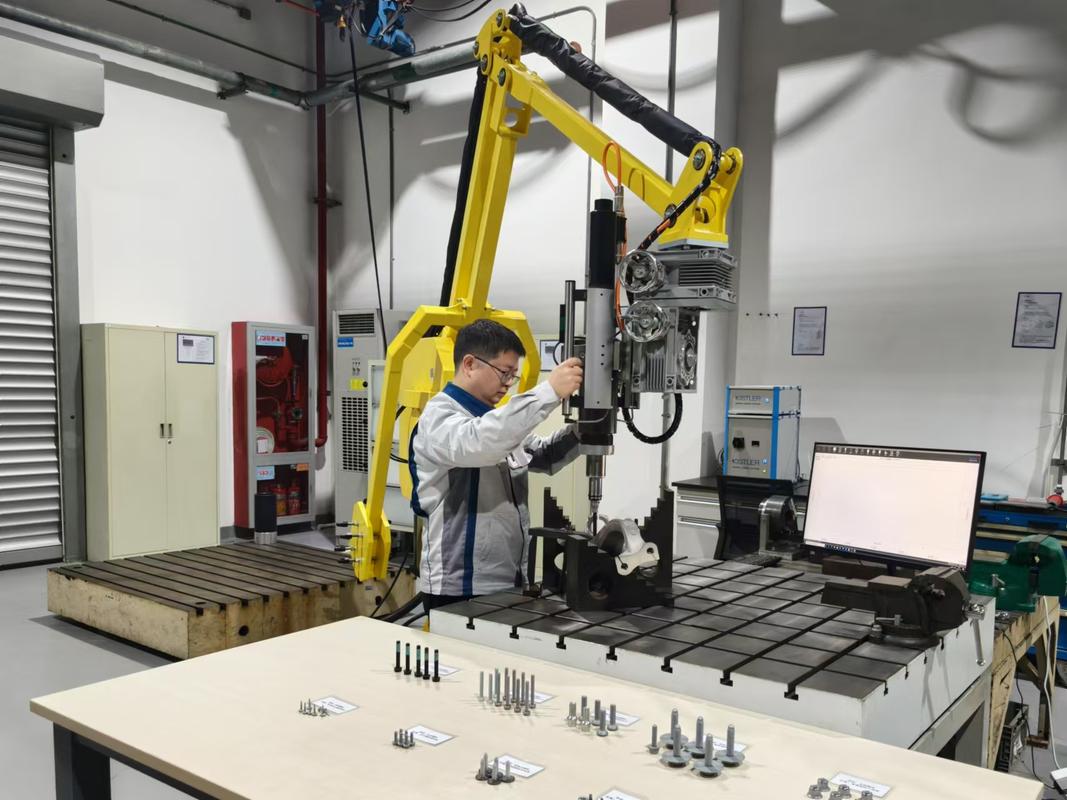

这几年智能扳手普及的快，拧完每个螺栓的预紧力数据直接上传，留痕可追溯，满足车厂风场的要求。进口替代也做的不错，原来几千块一把的进口扳手，现在国产一千多就能拿下，精度差不了多少。
不过话说回来，有个行业不愿公开说的难题，到现在都没解决，标准还停留在三十年前。
预紧力准不准，核心其实不是工具，是螺栓螺纹的摩擦系数。
现在国标只要求螺栓的强度等级，根本不要求同一批次螺栓配合的摩擦系数公差， same same 不对，同一批次出来的螺栓，摩擦系数差个20%都是合格的，你工具再准，扭矩卡的再对，预紧力还是差一大截。
好多企业都知道这个问题，就是没人愿意推动改标准。改标准就要加检测工序，螺栓成本就得涨，下游客户又不愿意加钱，谁先改谁吃亏，就这么僵着。风险最后还是落到终端用户头上。
我在车间干了22年，总结出来的土话就是：紧螺栓，看劲不看扭，温度不对别动手。
太多人盯着扭矩刻度死卡，从来不会弯腰看看螺纹上沾了什么，摸摸现场温度多少，算算螺栓实际憋了多大劲。
理论说一万遍，到现场还是要靠经验补。
你们在现场碰过哪些因为预紧力出的奇葩故障？有空聊聊。
