2026-10-24 20:58:09 分类：商机
上周三刚把2号磨床的主轴拆下来，擦完表面那层掉得七零八落的硬铬层，车间老张蹲在地上抽了三根烟。客户上个月刚提走的液压机，出厂才17天，活塞杆直接拉荒抱死，拆开来一看，镀层在距离导向套32厘米的位置直接崩掉一块，露出来的基材锈得像放了半年的废铁。
别上来就拍桌子说供应商偷工减料。我们顺着镀层崩裂的位置往回查，发现这批零件镀完之后，车间赶货，直接堆在露天的货场等了三天才转序磨外圆，表面的镀层因为内应力太大，早就出现了肉眼看不见的微裂纹，导向套的密封圈一刮，直接把整块镀层带了下来。
车间拆解的报废镀铬液压活塞杆
在车间泡了22年，手上沾的铬酸印子洗了二十多年都没掉过。很多刚入行的小孩觉得电镀硬铬就是个简单的表面处理，把零件挂进槽子，通上电，等时间到了捞出来就算完事。根本不是那么回事。
别上来就说镀层越厚越耐磨，我见过太多人栽在这上面。常规硬铬镀层厚度，重载工况下80微米是个坎，超过120微米的镀层，内应力能直接把镀层从基材上顶起来，根本不用等磨损，放仓库俩月自己就裂。很多学徒为了赶批次，把电流密度拉到65A/d㎡，镀出来的层一磨就掉，脆得像烤过头的锅巴——行业里默认的安全电流区间是35到50A/d㎡，镀液温度控制在55±2℃，差个3℃，镀层的孔隙率能差出去三倍。

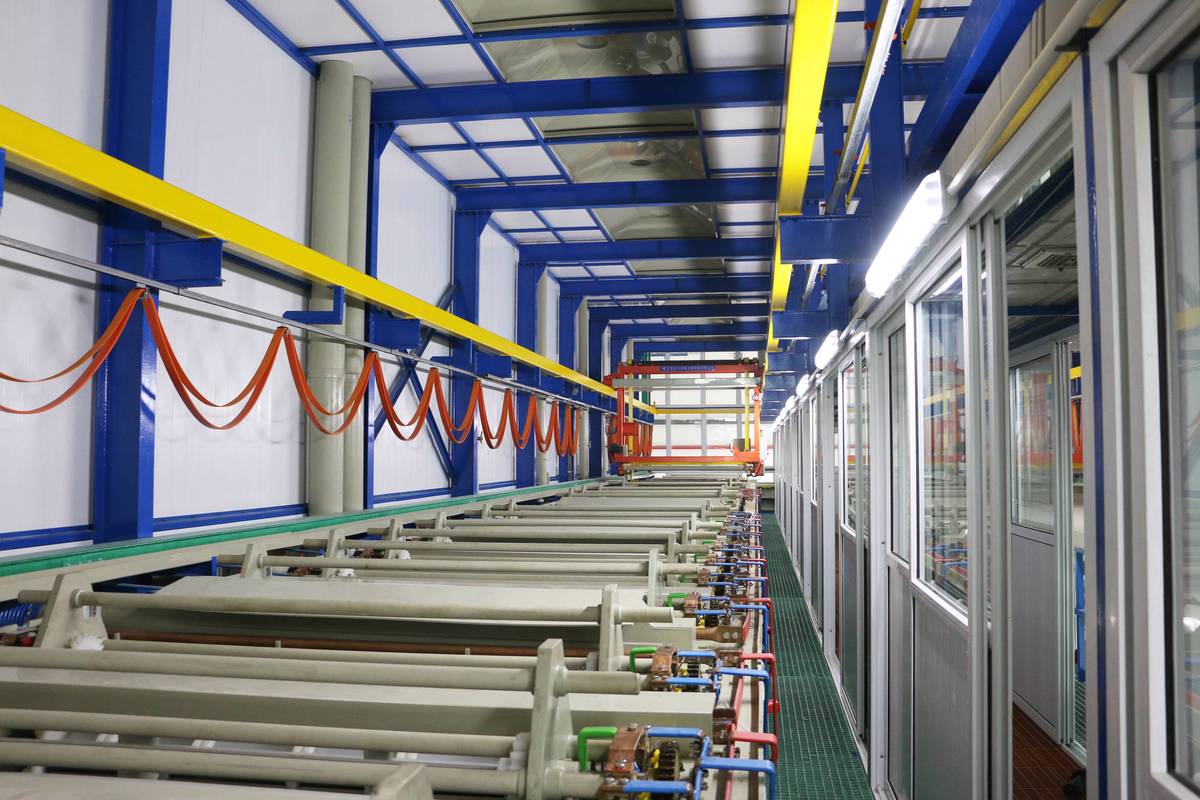

电镀车间硬铬槽作业现场
被吹上天的替代方案，藏着没人说的妥协
这两年环保查得严，六价铬的电镀线被要求逐批整改，很多厂都上了三价铬的替代线。宣传册上写得花里胡哨：毒性只有六价铬的1%，废水处理成本降60%，镀层性能和传统硬铬无差异。
真做过的都知道差在哪。三价铬镀出来的层，硬度比六价的低150HV左右，同样工况下的实际磨损寿命少三分之一。行业里通常不说但实际在做的妥协是什么？接三价铬的单，报价直接比六价的高40%，给客户的检测报告上只标硬度达标、厚度合格，根本不提实际磨损寿命的差异——反正客户拿到手的零件，出厂验收时所有指标全过，真用到镀层磨穿，说不定已经过了一年质保期，谁也不会为了这点事来回扯皮。
我上次跟个做电镀设备的老板喝酒，他说现在上三价铬线的厂，一半是为了应付环保检查，真到了要赶重载订单的时候，还是偷偷把六价铬的线开起来。毕竟客户不会为了所谓的环保属性，多花三倍的价钱买个寿命更短的零件。
不同行业的要求，差得能有十万八千里
说两个我亲手跟过的活，你们就知道为啥同样是镀硬铬，有的活赚大钱，有的活赔得底朝天。
第一个是给南方某冶金厂做的轧机万向接轴。那个工况啥样？每天24小时泡在混着氧化铁皮的冷却水里，表面还要扛着轧辊传来的几万吨扭矩。当时给这个轴镀的铬层，厚度直接做到180微米，镀完之后还要做200℃的除氢处理，保温4小时——为啥？因为这个轴要是断了，整条轧线停一小时，损失就是六位数。之前有个同行图省事，没做除氢工序，轴刚装上去跑了三天，直接从镀层位置断成两截，赔了人家小两百万，到现在那个厂都没敢再碰冶金行业的订单。
另一个活是给本地车企做的覆盖件拉延模镶块，这个要求跟轧机轴完全反过来。镀铬层不能厚，最多20微米，镀完之后要抛光到Ra0.1的粗糙度，手摸上去像玻璃一样滑。为啥？镀层厚了会影响模具的尺寸精度，压出来的车门板会有摸得到的橘皮纹。之前有次车间赶货，把模具镶块的镀层镀到了40微米，抛光完了上机试模，压出来的12个车门，每个边缘都有一道亮印，最后全磨掉重新电镀，耽误了客户整整一周的生产，赔了两万多的误工费。
标准跟不上，再智能的线也兜不住底
现在新建的电镀线都上了智能控制系统，电流、温度、pH值全是传感器实时调整，连挂具的位置都有机械臂自动摆，听起来好像干了一辈子的老工人马上就要被淘汰了。我上个月去个新建的智能电镀线参观，人家给我看了个统计数据：自动线跑出来的镀层，一次合格率是92%，我们老车间靠师傅手动调的线，一次合格率是95%。
差在哪？老工人站在槽边，一眼就能看出来阳极板上掉了渣，液面飘了油膜，这些传感器根本识别不出来——它只知道电流稳不稳、温度对不对，根本不管镀层表面有没有藏着看不见的针孔。
还有个事，行业里从来不会在公开场合提。现在的硬铬镀层检测标准，还是20年前定的，只要求测厚度、测表面硬度、测孔隙率，根本不要求测镀层的内应力。很多小厂为了降成本，镀的时候为了赶速度，把内应力拉得特别高，出厂的时候测啥都合格，装上去跑仨月，镀层自己鼓包掉皮，客户找过来，人家拿检测报告给你看，全符合国标，你连说理的地方都没有。
之前有个做叉车的客户，去年换了个报价低30%的镀铬供应商，一年下来换了300多根活塞杆，最后拆下来检查，就是镀层内应力太高，夏天车间温度一高，镀层直接从基材上剥离，连点提前的征兆都没有。
干了这么多年，我常跟车间的小年轻说，镀铬这东西，“三分镀七分磨”。你镀得再好，磨的时候吃刀量太大，把镀层靠近基材的应力层磨掉了，再好的镀层也用不住。别总抱着书本上的参数死抠，你手摸上去镀层发脆，拿铜棒敲一下掉渣，哪怕所有参数都卡着书本上的数，那也是废品。
你们车间碰到过最离谱的镀铬质量问题是啥？是镀层自己裂了掉皮，还是镀完尺寸超差磨不出来？
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：在机加工车间泡了22年：关于电镀硬铬的大实话，没人愿意跟你说
文章链接：https://m.yxqcspc.com/18535/
![Avatar photo]()
优选商贸网（www.yxqcspc.com）
