2026-09-08 23:07:02 分类：商机
上周三后半夜，徒弟小张隔着车间老远喊我。
“师傅，快来！那台新数控电火花成型机床，干出来的客户冲模又出麻坑了！”
我套着工作服踩着布鞋跑过去，伸手一摸型腔侧壁，火气一下子上来了。
这批货明天就要发，客户要退30万货款，这月奖金全泡汤。
藏在参数里的真话
很多人觉得电火花不就是放电烧东西，谁不会干？
真不是。它不靠刀吃料，靠脉冲放电蚀除金属，一点点啃掉多余部分，跟慢雕玉似的。
不是内行不知道，三个数字卡死绝大多数干活的人。
脉冲宽度得控制在1微秒到50微秒，宽一点烧太深留坑，窄一点根本啃不动硬质合金。
间隙电压得稳住20V到50V，飘个几伏，要么拉弧烧电极，要么干脆没动静干停在那。
做0.1mm精度的细腔，电极损耗必须控制在1%以内，多一丝，最后尺寸就差出头发丝一半，客户死活不收。
现在主流用两种电极，石墨和紫铜。
石墨便宜，半米大料才几千块，加工起来速度快，不粘屑。但偏软损耗大，粗干完了得留一倍余量给精加工，侧壁还容易留细麻坑，得抛半天。
紫铜就不一样，硬度够，损耗极小，做出来的表面光，精度准。
可是贵啊，做个半米见方的型腔，铜料钱能翻一倍，加工起来速度比石墨慢三分之一，电费都多掏不少。
行业内通常不说但实际都在做的妥协是什么？
批量做中低端模具，没人真的全程用紫铜电极。都是粗加工用石墨，省时间省成本，精加工换一小块紫铜修型，对外全说“我们采用高纯紫铜电极保障精度”，没人戳破这层窗户纸。

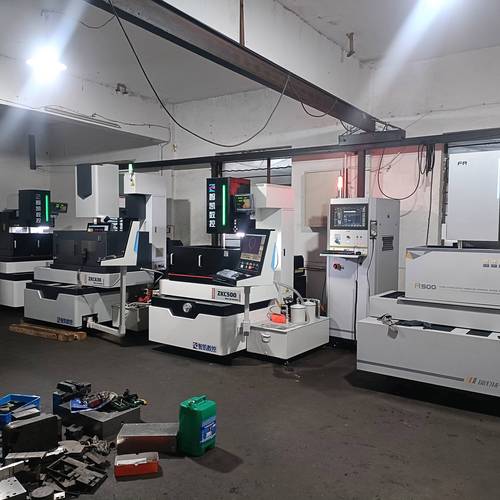

车间生产中数控电火花成型机床现场图
不同行业用起来，完全是两台机器
先说汽车模具行业，去年我们接了个新能源车企电池壳拉伸模的单。
要求型腔表面粗糙度Ra0.4，还不能有残余应力，不然批量拉出来的铝壳会隐性开裂，装车出问题就是大召回。
普通商用车的冲压模，Ra1.6就合格，半天就能干完一个腔，这个活我们把脉冲间隔调到三倍，慢慢走刀，整整熬了48小时才出活，差一点都不敢乱改参数。
再说说航天军工的小精密件。
前年给某研究所做燃油喷嘴的内型腔，整个型腔只有0.3毫米大小，精度要求正负0.002毫米，比头发丝的四十分之一还细。
别说普通新机床，进口刚开箱的我们都不敢用，就靠那台干了12年的老机台，电极用的进口钨铜，一克就八十多块，最后做了十个成了三个，合格率不到三分之一，一分钱不赚还搭了不少料，可人家就要这精度，换别人接不了这活。
汽车要的是效率和成本的平衡，航天要的是精度哪怕赔本，要求差出十万八千里，选机床选工艺完全不是一回事。
数控电火花成型机床加工好的汽车模具型腔成品
进口替代风口下，藏着没人说的暗礁
进口替代风口下，藏着没人说的暗礁
这两年国产数控电火花成型机床起来了，价格只有进口的三分之一，定位精度差不了一两个微米，很多中小厂都换国产了，确实是大好事。
绿色制造也搞起来了，新的节能脉冲电源比老款省三成电，电极回收技术也成熟了，比十几年前浪费少太多。
但有个行业内不愿公开说的难题，我今天说破。
现在的精度校准标准还是十多年前定的，只要求测工作台的定位精度和重复定位精度，根本不提加工时的热变形误差。
车间温度夏天开空调也会飘个一两度，主轴伸出100毫米，热变形就能偏0.01毫米，这个误差完全足够废掉一个高精度零件，可所有厂家出厂都不用测，符合旧标准就合格，卖出去之后用户出了问题，只能自己咽苦水。
不管国产还是进口，大家都心照不宣不说破，毕竟说出来了，就得加成本改检测流程，谁都不想先出头。
说实话，我干了二十年，见过太多买机床看参数个个漂亮，实际干起活来掉链子的事，太多了。
不过话说回来，只要摸透了脾气，就算老机床也能干出一流的活。
我现在天天蹲车间，靠在我们那台干了15年的国产老机床上抽烟，总结出来一句土话：
电火花是养出来的，不是调出来的。
你天天擦它，天天摸它，知道它夏天干两小时得歇半小时降温，知道导轨油半个月得添一次，知道它进给速度到多少会抖，比那些厚厚的说明书、漂亮的出厂参数有用多了。
对了，你们车间那台最老的数控电火花成型机床，有没有什么旁人不知道的小脾气？欢迎来唠。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：数控电火花成型机床：车间老工程师蹲20年攒的真话
文章链接：https://m.yxqcspc.com/15144/
![Avatar photo]()
优选商贸网（www.yxqcspc.com）
